U principiu di operazione di u tipu di uttore 63a / 30ma RCD hè basatu nantu à u transformatore attuale residuale. Quandu si trova un currente imparancatu (i.e. Fuga), u sistema elettricu, u trasfurmazione residuale rileva stu currente imbarcatu è genera un currente magneticu. Stu flussu di u flussu di u magneticu di u mecanismu di liberazione interna di RCD, causendu u RCD per tagliate rapidamente l'alimentazione.
Modellu: |
Tipu Elettro-Magneticu; Tipu elettronicu |
Standard | IEC 61008-1 |
Caratteristiche currenti residual: |
È, è |
Polu No.: |

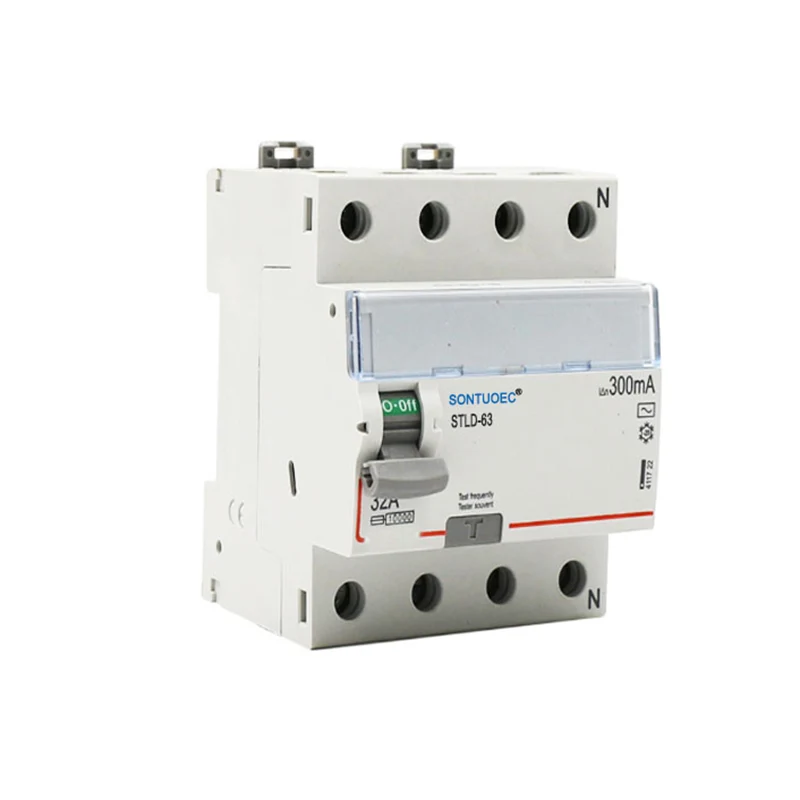

2p, 4p |
Corrente valutatu: |
16a, 25a, 32A, 40a, 63a; |
Tensione micca valutata: |
230 / 400v ac |
Frequenza valutata: |
50 / 60hz |
RISPETTU RISERU RISPEDU DI RITATUALE: |
10ma, 30ma, 100ma, 300ma, 500ma |
Corrente micca residuale residuale valutatu I δno: |
≤0,5iδnn |
Rated cundizionatu à cortu Circuita CIRCUITU |
6000a |
Rated cundiziunali di cortu di cortu residuale Attuale IΔC: |
6000a |
Duratazioni di Tripping: |
Tripping istantaneuticut .0,1,1,1,1.1. |
Range corrente residuale: |
0,5iδnn ~ iδnn |
Aversecuraniu di l'electro-meccanica: |
4000 cicli |
Fissendu Torque: |
2.0nm |
Terminal di Cunnessione: |
CLASGINIA DI PILLAR TERMINALE TERMINALE CON EXCEL |
Installazione: |

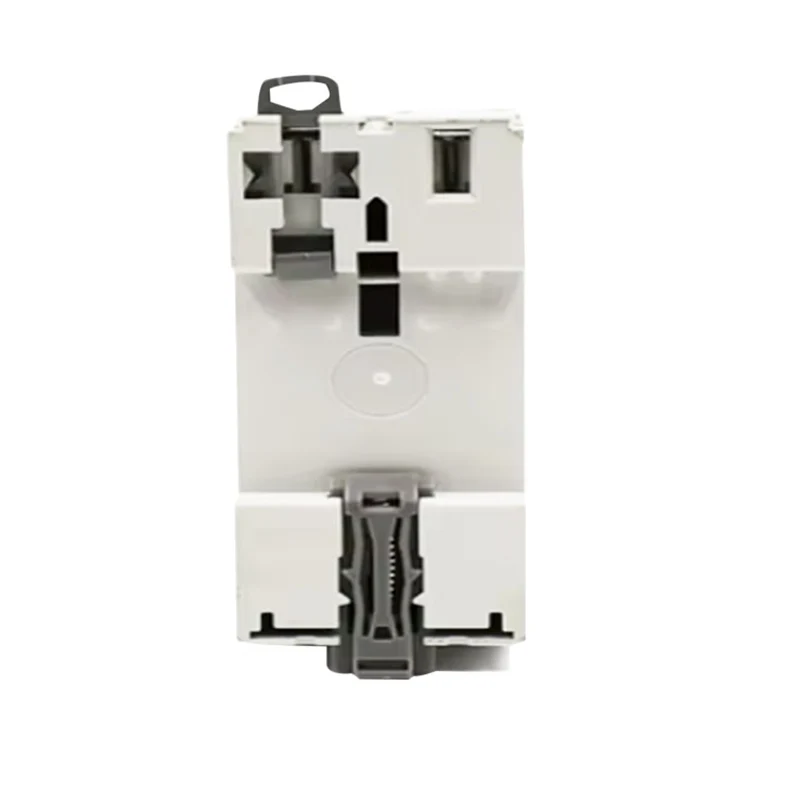

35mm din motiffata di galle |

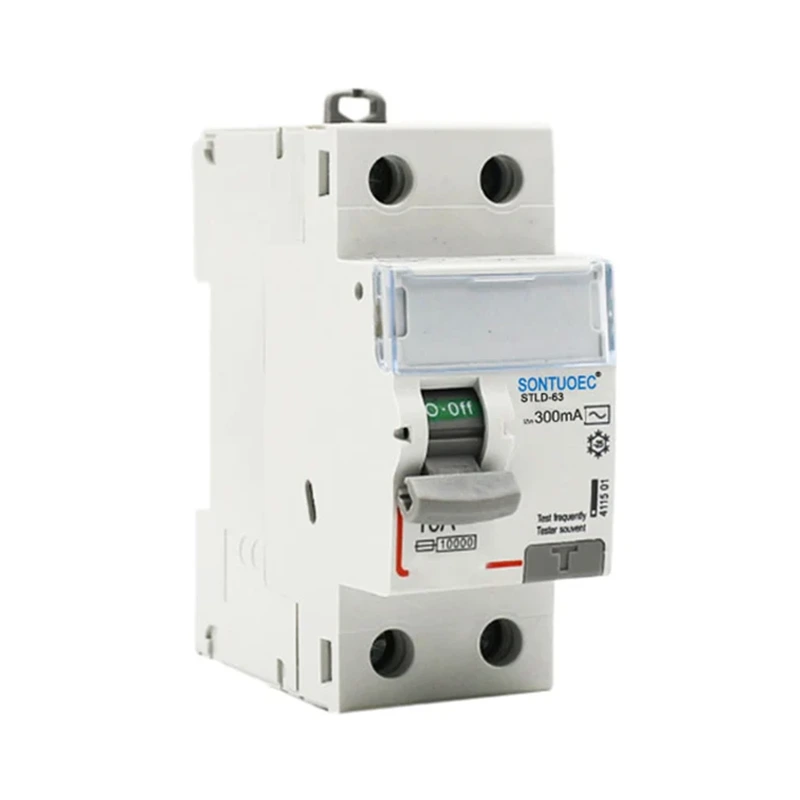

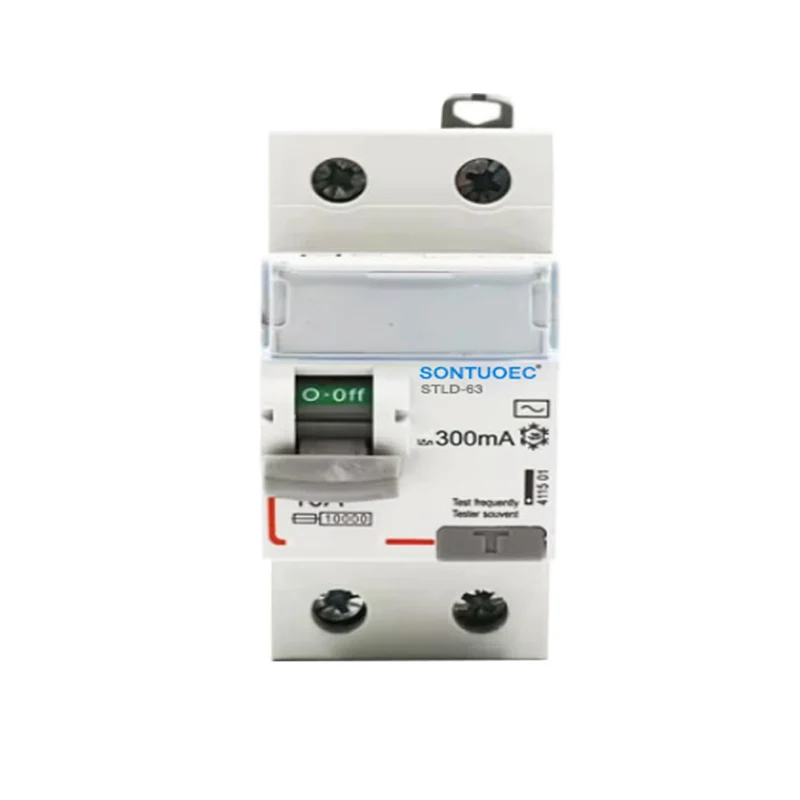

2p: Indica questu RCD (u dispusitivu attuale residuale) hè un switch bipolare, i.e., pò cuntrullà u puntu di duie linee à u stessu tempu. Stu disignu hè generalmente usatu induve e linee di fase è zero anu da esse tagliati à u stessu tempu per assicurà chì u circuitu pò esse cumpletamente in l'evalua o l'accidentu di a seconda o di l'elettrocinazione.
63a: Indica chì u RCD hè valutatu à 63 amps. U currente valutatu hè u valore massimu attuale chì u RCD pò purtà continuamente senza causà sopraventi o danni. In applicazioni pratiche, u currente valutatu adattatu deve esse sceltu secondu a carica di u sistema elettricu.
30m: Indica chì a realtà di azione di a fuga di questu RCD hè 30 ma. L'attuali di azione di a fuga hè u valore minimu attuale in quale u RCD detecta l'attuali di fuga è trigger una azione. Quandu u currente di fuga in u sistema elettricu supera stu valore, u RCD serà subitu a putenza per prutege l'acciaio di persunale.
RCD: U dispusitivu attuale residuale hè un dispusitivu di sicurità elettrica utilizata per detectà currente residuale (i.e. Leakage attuale) in un sistema elettricu è tagliatu l'alimentazione. Hè assai usatu in diversi sistemi elettrici di voltage per furnisce a prutezzione cumpletu per l'equipaggiu elettricu è u persunale.
Tipu AC: Indica chì questu RCD hè adattatu per i sistemi di corrente alternante (AC). Corrente alternativu (AC) hè un modu cumunu di trasmette l'elettricità è hè carattarizatu da i cambiamenti periodichi in a direzzione di a tensione è attuale cumparatu (DC). Dunque, quandu sceglite un RCD, u mudellu appropritatu deve esse sceltu secondu u tipu di sistema elettricu (AC o DC).
Protezzione di 1.Provide contru a Fault Fault / Leakage è Festa di Arezione di l'isulazione
2.High à a capacità di u corrente curtu
3.Plicate à u Terminal è PIN / TIPBAR BUSBAR BUSBAR BUSBAR
4. Equipatu di i Terminali di Cunnessione Protettata di Dittu
5.Automaticamente disconnect u circuitu quandu l'attuali di a Terra / Apertura di Leakage hè accaduta è supera a sensibilità valutata
6.indipendente di a tensione di u putere è a tensione di linea, è libera di interferenza esterna, fluttuazione di tensione. ----------- Grande TAGE SEMORE DI CONNESSIONE (35mm Cable di Cunnessione)
