Rccb di tipu elettronicu

Quandu u corrente residuale in u circuitu supera un valore preset, u rccb di tippu elettronicu hà da agisce rapidamente u circuitu, dunque prevene l'accidenti di scossa elettrica è l'arbureti elettrici. I RCCBLI ELECTRONICI UTILIZZE COMPONITE ELETRONICI E MINROFROCESSORI E ALTRI TECROFORTI PER FORNIMENTU SENTITIVITÀ E GRANDE.

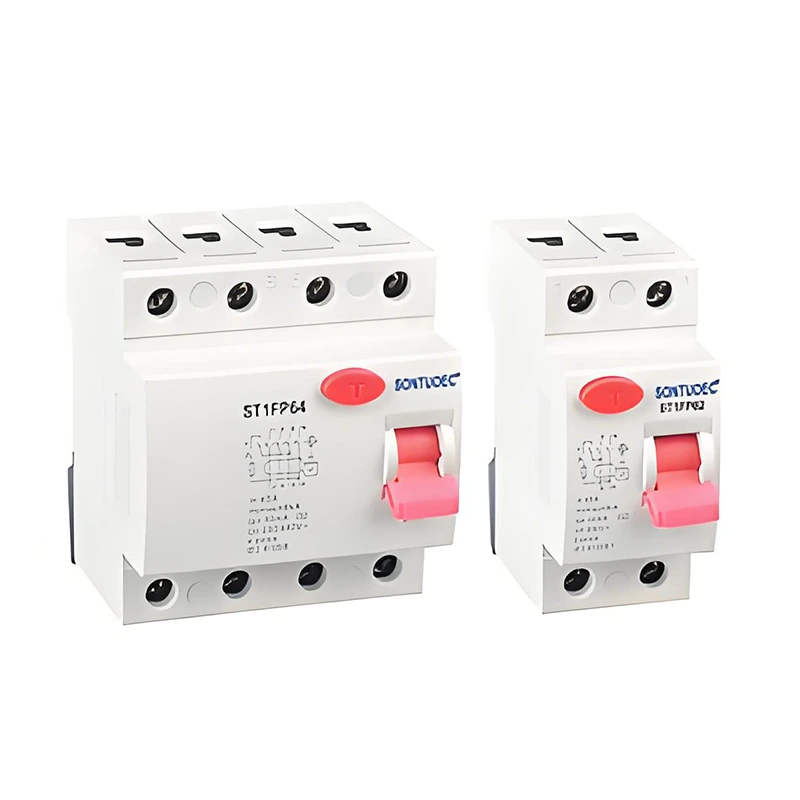

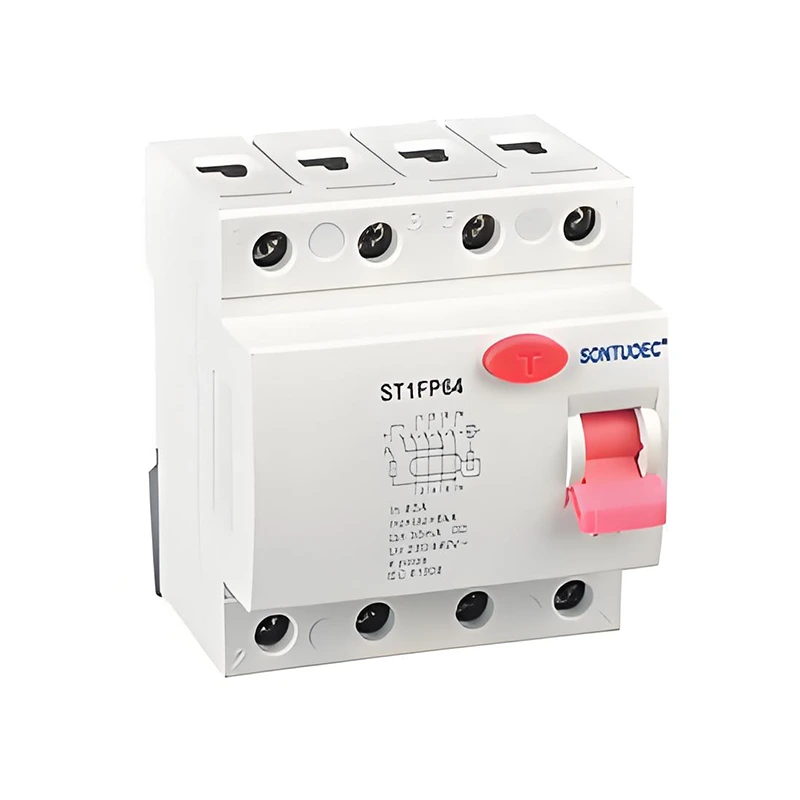

Mudellu:ST1PF64

Mandate una dumanda

Descrizzione di u produttu

Sandard			IEC / EN61008.1
Elettricità elettrica	Tipu (forma d'onda di a foglia di a Terra Sensatu)		Tippu elettro-magneticu, tipu elettronicu
caratteristiche	Corrente valutatu in	A	È, è
	Poli	P	2,4
	Voltà di noi	V	AC 240 / 415V; AC 230 / 400V
	Corrente valutatu		16,25,40,40,63a
	Sensibilità valutata i △ n	A	0,01,0.03,0.0.0.3,0,5
	Tensione di a tensione d'insulazione UI	V	500
	Facia residuale valutata è	A	630
	rottura a capacità I △ m	A	630
	Corrente cortu Circuitu I △ C	A	6000
	Scp fuseo	A	6000


	Frece Rated	HZ	U 50/60
	Gradu di contaminazione		2
Meccanica	Vita elettrica	t	4000
caratteristiche	Vita meccanica	t	10000
	Gradu di prutezzione		IP20
	Temperatura ambiente	ºc	-25 ~ + 40
	(cun ogni ghjornu ≤35ºC)	ºc	-25 ~ + 40
	Temperatura di almacamentu	ºc	-25 ~ + 70
Installazione	Tipu di cunnessione Terminentale		Cable / U-Tipu Busbar / Busbar Busbar
	TEZZU TOP / FOTTO DI TEMPAZIONE PER CABLE	mm2	25
	TEZZU TOP / FOTTO DI TEMPAZIONE PER CABLE	SUBG	3.18
	Taglia terminal top / fondu per busbar	mm2	25
	Taglia terminal top / fondu per busbar	SUBG	3.18
	Stringhje torque	N * m	2.5
	Stringhje torque	In-lbs	22
	Muntaghjatu		Nantu à u Din Rail en 60715 (35mm) per mezu di u dispusitivu di clip veloce
	Cunnessione		Da cima è in fondu

Principiu d'Operazione

U principiu chì operazione di u tippu elettronicu hè basatu annantu à i principii di induzione elettromagnetica è equilibriu attuale. Quandu a fase di a linea è a linea zero in u circuitu sò esacti unballiali, i so attuali residuri, u transformatore attuale in u RCCB hà rifiutatu questu unbanzamentu è genera un signu currispondente. Stu segnu, dopu esse prucessiatu da u circuitu elettronicu, attivarà l'azzione di u meccanisimu di liberazione, dunque chì u circuitu virissimu sia in cirtutu.

Caratteristiche principali

Alta sensibilità: RCCBLI ELETTronichi sò capaci di detectà currenti residuali assai picculi, generalmente menu di 30ma o ancu più bassu.

Azione rapida: Una volta chì u currente residuale hè rilevatu per superà u valore Preset, u RCCB agiscenu immediatamente per taglià u circuitu è impedisce l'accidenti.

Sicuru è fiduciale: RCCB adops cumpunenti elettronichi avanzati è tecnulugia microprocessore per furnisce affidabilità è stabilità più altu.

Facile di stallà è mantene: Rccbs elettronicu di solitu avè una struttura compacta è cablaggio simplici, facendu facilmente installà è mantene.

Scenarios di applicazione

I RCCBLI ELEZIONI sò assai utilizati in una varietà di situazioni induve a prutezzione elettrica hè necessaria, cumprese ma micca limitatu à:

Edifici residenziali è cumerciali: utilizati per prutege l'equipaggiu elettricu è a sicurità persunale, prevene l'accidenti di scossa elettrica è l'incendi elettrici.

Linee di produzzione industriale: Aduprate l'equipaghji elettrici cum'è Motors è i trasformatori da l'operazione normale, a prevenzione di i danni equipaggiu è di u downtime per via di a fuga.

Invialadi publichi: Cumu Spistalli, scole, bibliateri è altri posti, l'utilizati per assicuri l'operazione sicura di l'equipaghjone elettrica è l'usu sicuru di u persunale.
