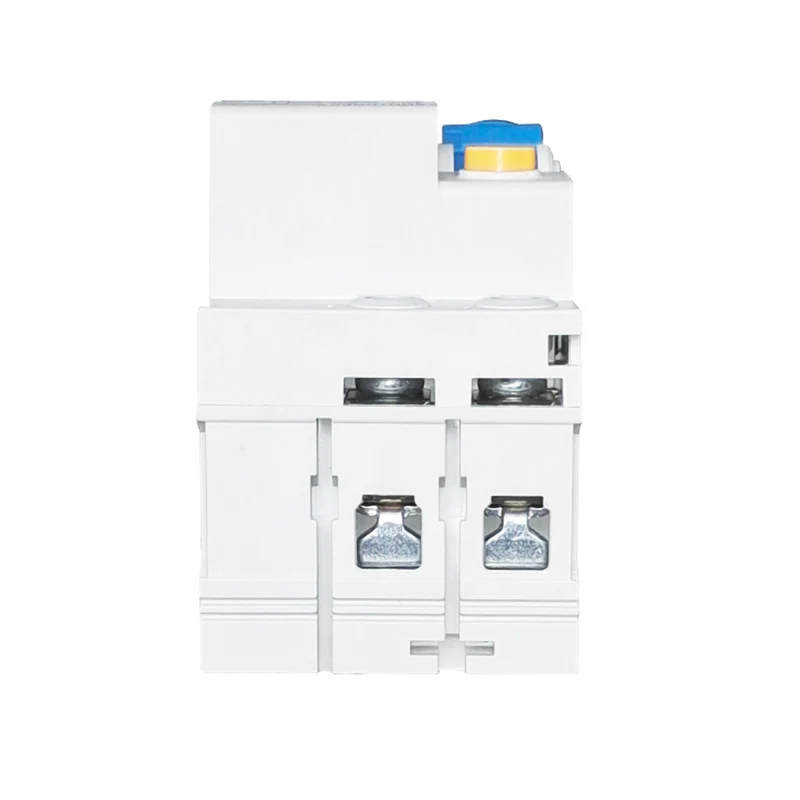

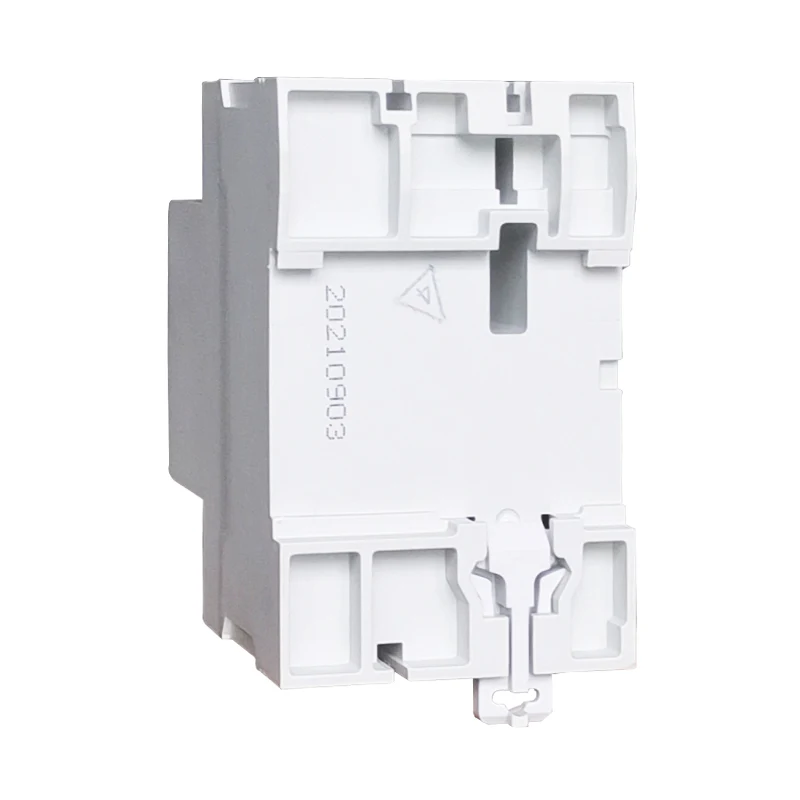

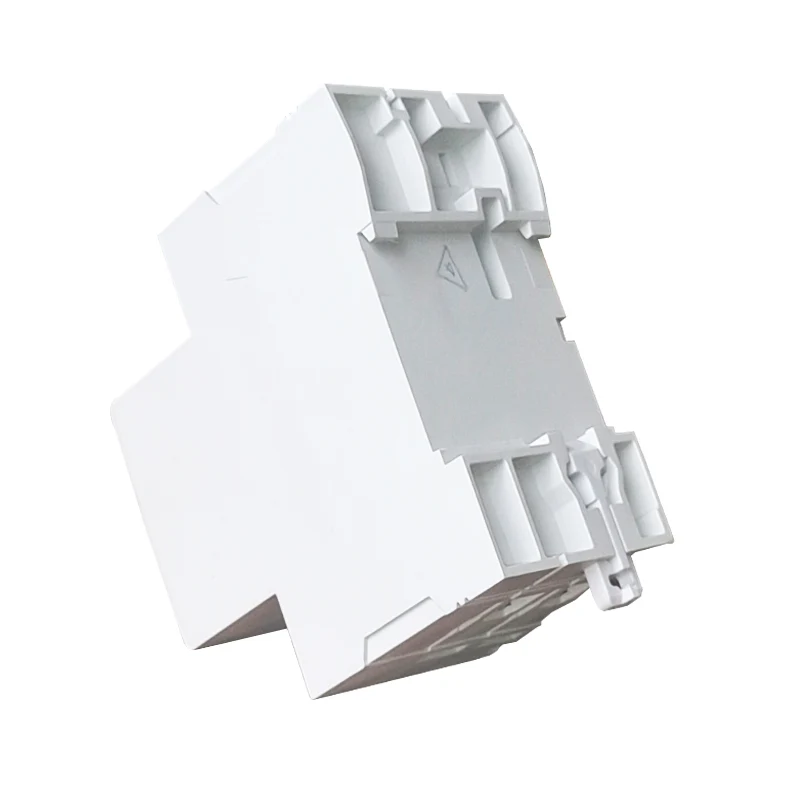

RCCB B Modellu Interruttore di corrente residuale

RCCB B Model Residual Current Circuit Breaker prutege in l'eventuali di a corrente di difettu contunuous in trifase networks.It di solitu hè utilizatu in u campu di a stazione di ricarica, l'apparechju è l'instrumentu medicale, i cuntrolli è i variatori di velocità variabile, i carichi di batteria è l'inverter (DC) ... STID-B cumple cù a norma IEC / EN61008-1 è IEC 6223 / EN624.

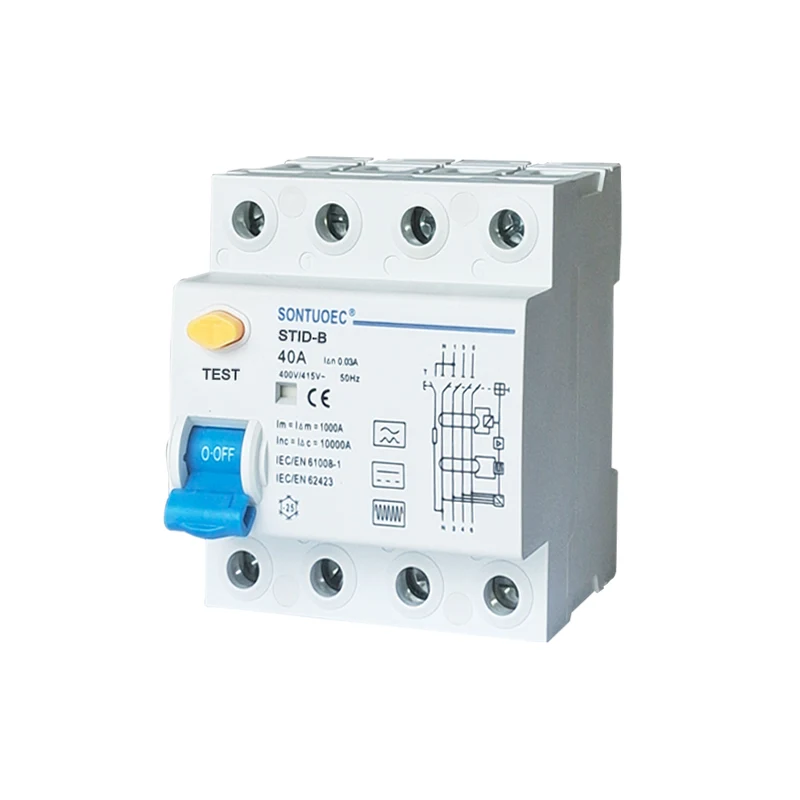

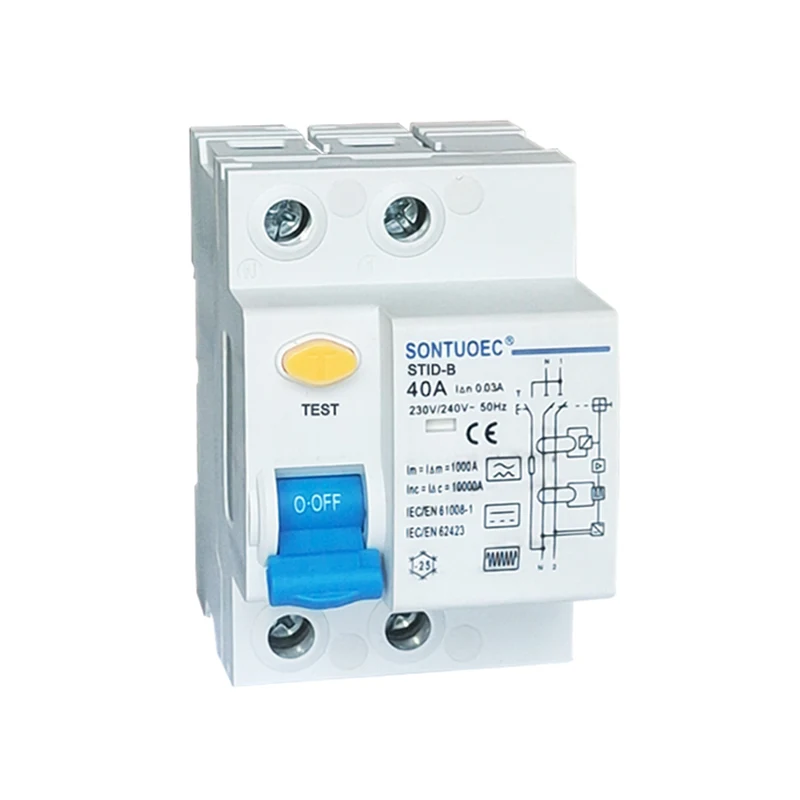

Mudellu:STID-B

Mandate una dumanda

Descrizzione di u produttu

Elettricu Feature	Standard		IEC/EN62423&IEC/EN61008-1
	Tipu (forma d'onda di a fuga di terra rilevata)		B
	Corrente nominale In	A	25,40,63
	Poli	P	1P+N,3P+N
	Tensione nominale Ue	V	IP+N:230/240V;3P+N:400/415V
	Sensibilità nominale I n	A	0.03,0.1,0.3
	Tension d'isolement Ui	V	500
	Rated residual making and	A	500 (In = 25A/40A)
	capacità di ruttura I m	A	630 (In = 63A)
	Corrente di cortu-circuitu I c	A	10000
	fusible SCPD	A	10000
	Tempu di pausa sottu I n	s	≤0,1
	Frequenza nominale	Hz	50
	Tensione nominale di resistenza à l'impulsu (1.2 / 5.0) Uimp	V	4000
Meccanica I caratteristiche	Tensione di prova dielettrica ind. Fred. per 1 min	kv	2.5
	Gradu di contaminazione		2
	A vita elettrica		2000
	A vita meccanica		10000
	Indicatore di corrente di difettu		Iè
	Gradu di prutezzione		IP20
	Temperature ambientale (cun media di ogni ghjornu 35)	ºC	-40~+55ºC
	Temperature di almacenamiento	ºC	-40~+70ºC

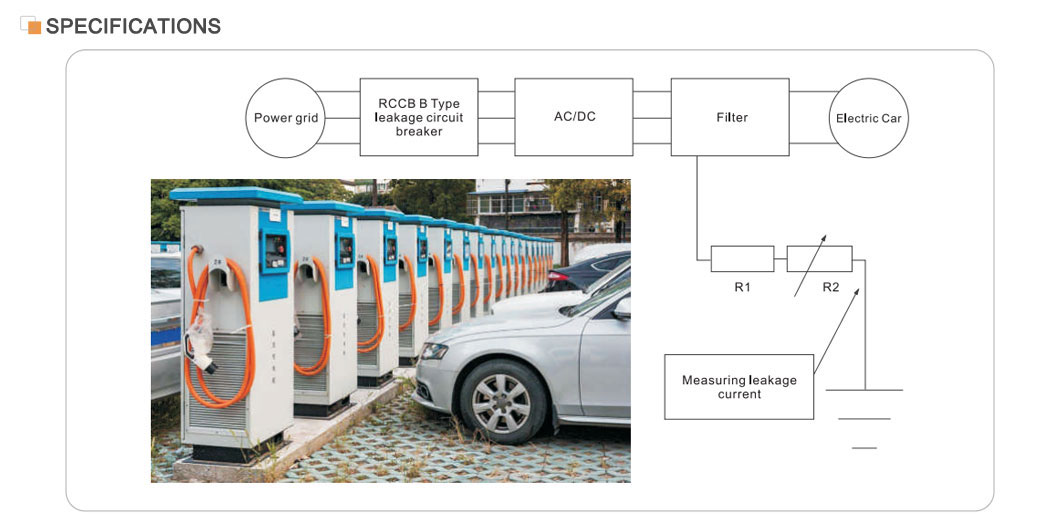

L'interruttore di corrente residuale di u mudellu STID-B RCCB B hè adattatu per u tipu A è hè ancu adattatu per lisciare i correnti residuali DC, i correnti residuali DC chì ponu nasce da i circuiti di rettificatori è i currenti residuali AC d'alta frequenza. Prutezzione in casu di currenti di difetti cuntinui in rete trifase. STID-B hè comunmente utilizatu in i campi di stazioni di carica, equipaghji è strumenti medichi, cuntrolli è unità di velocità variabile, caricatori di batterie è inverter (DC). STID-B hè conforme à i normi IEC/EN61008 è IEC/EN62423.

Funzioni principali

Corrente nominale: 40A, adattatu per sistemi elettrici di corrente più grande.

Prutezzione di fuga: cù alta sensibilità è precisione, pò detectà a corrente di fuga è tagliate l'alimentazione in pocu tempu.

Prestazione di sicurezza: conforme à i normi internaziunali cum'è IEC/EN61008.1 è GB16916.1, assicurendu a sicurezza è l'affidabilità di u pruduttu.

Scopu di l'applicazione: Ampiamente utilizatu in edifici industriali, cummerciale, alti è civili per furnisce una prutezzione cumpleta per u sistema elettricu.

Principiu di funziunamentu

RCCB B Model Residual Current Circuit Breaker hè basatu annantu à u trasformatore di corrente di sequenza zero. Ogni fase di conduzzione passa per un trasformatore di corrente di sequenza zero, u latu secundariu di quale hè cunnessu à un detent elettromagneticu. In cundizioni normali, a somma vettoriale di i currenti di fasi attraversu u trasformatore di corrente di sequenza zero hè zero, cusì u flussu attraversu u trasformatore hè zero, a tensione di output secundariu hè ancu zero, è u circuit breaker ùn operarà micca. In ogni casu, una volta chì u currente di fuga aumenta è spinge a tensione di uscita di u latu secundariu à cresce à un certu livellu, a liberazione elettromagnetica si attiva, guidanu u mecanismu di u funziunamentu per agisce è disconnect i cuntatti cunnessi à l'alimentazione, rendendu cusì a prutezzione di fuga.

Selezzione è stallazione

Selezzione: Quandu selezziunate un RCCB, paràmetri cum'è a tensione nominale, u currente nominale, u currente di azzione di fuga è u tempu d'azzione di u sistema elettricu deve esse cunsideratu. Hè ancu necessariu di selezziunà un RCCB adattatu secondu u tipu di prutezzione necessariu (per esempiu, prutezzione di cuntattu direttu o prutezzione di cuntattu indirettu).

Installazione: U RCCB deve esse stallatu à l'estremità entrante di u sistema elettricu o nantu à una fila di ramu per assicurà a prutezzione completa di tuttu u sistema elettricu o una linea di ramu specifica. Durante l'installazione, i normi è i codici pertinenti devenu esse strettamente osservati per assicurà a cunnessione curretta è u funziunamentu affidabile di u RCCB.
