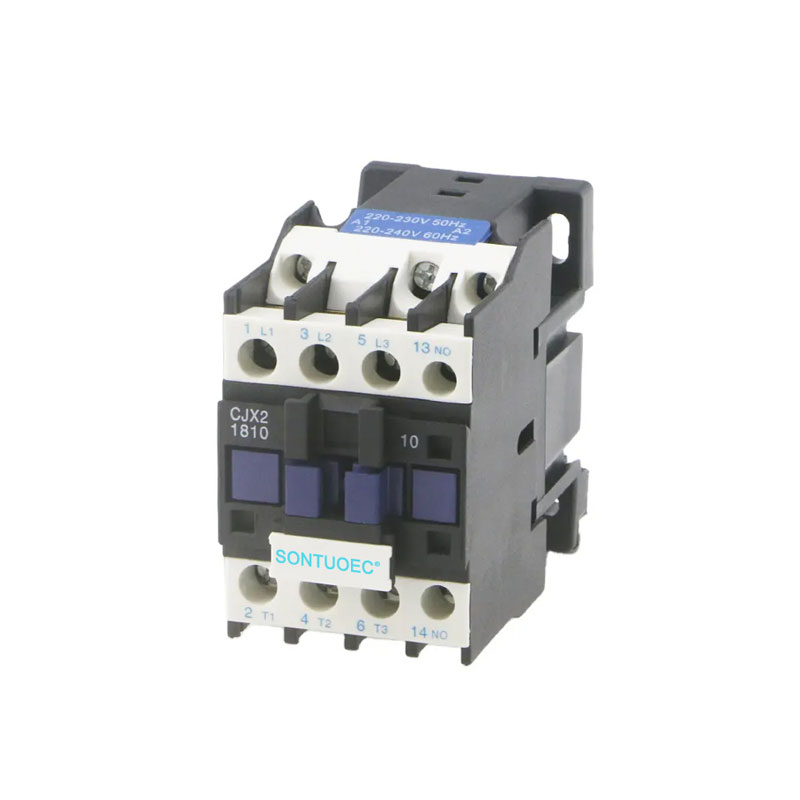

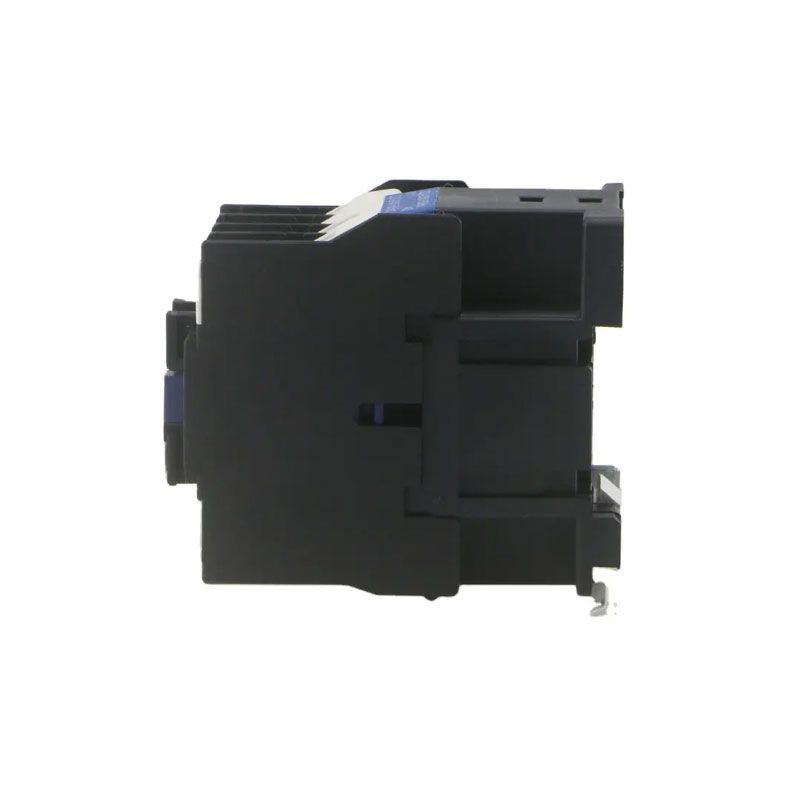

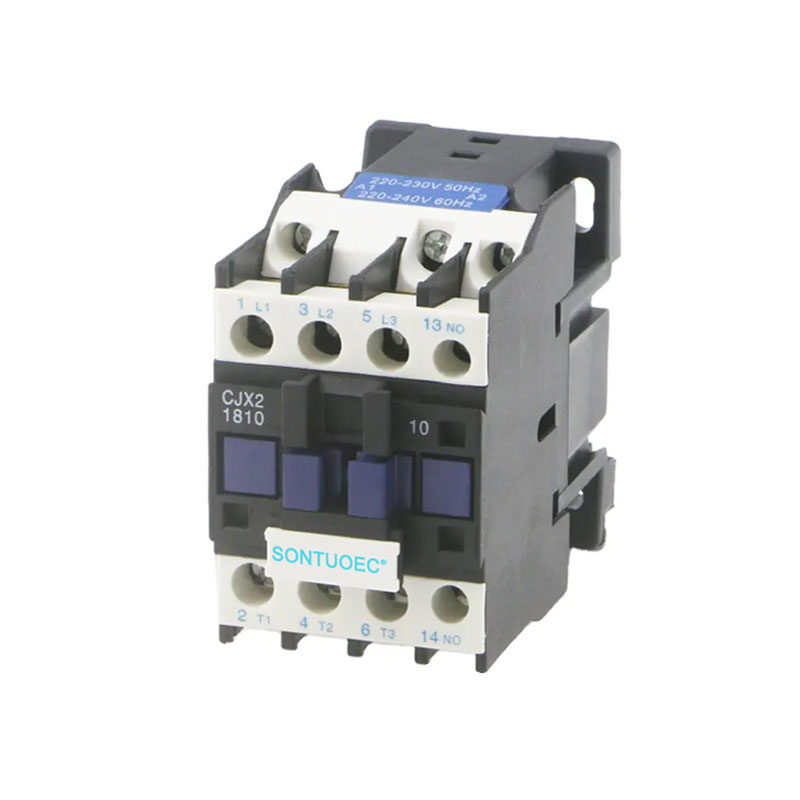

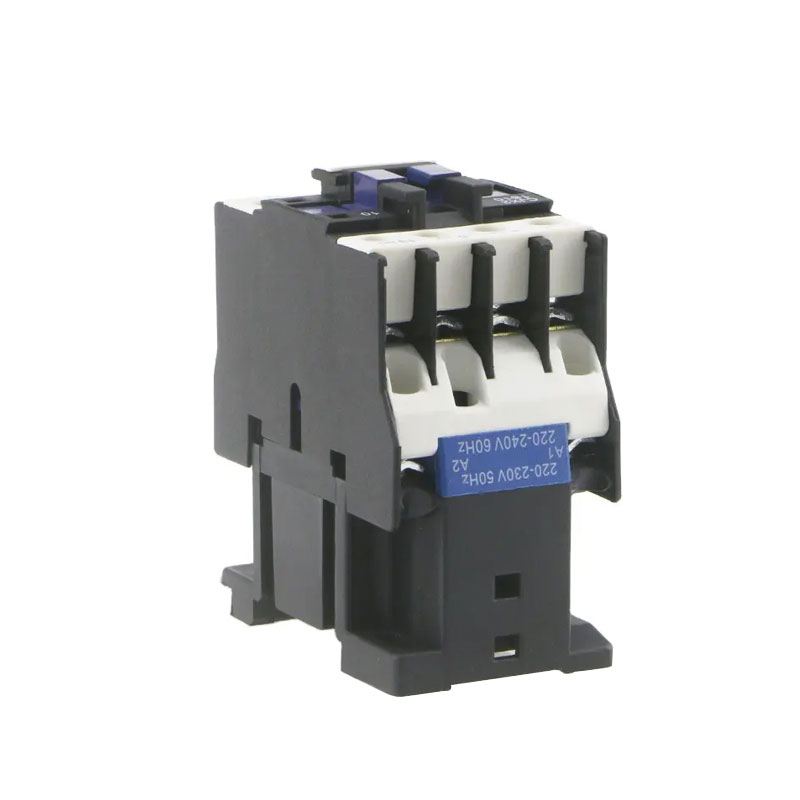

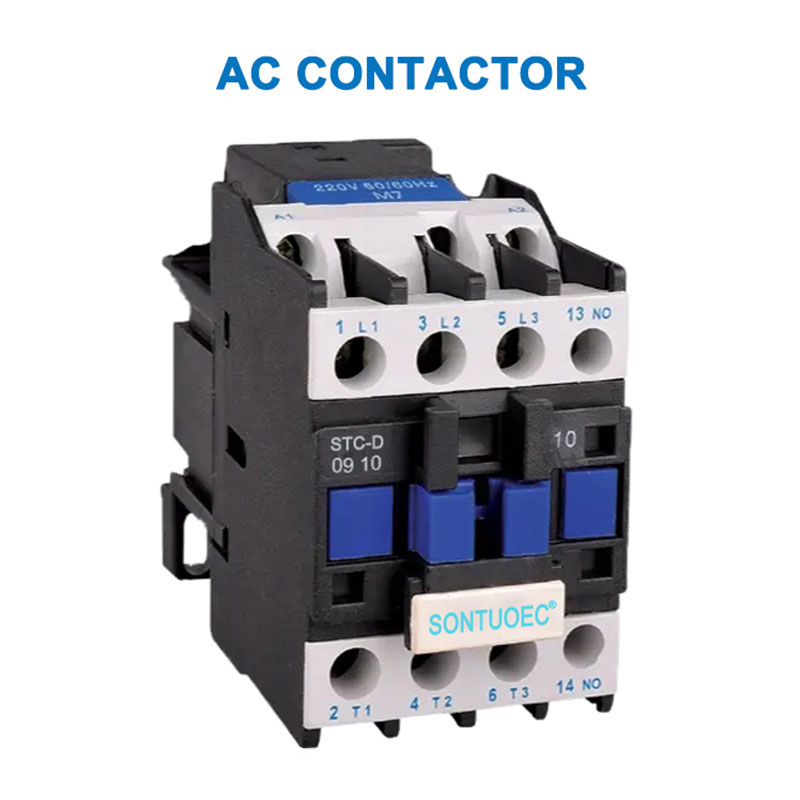

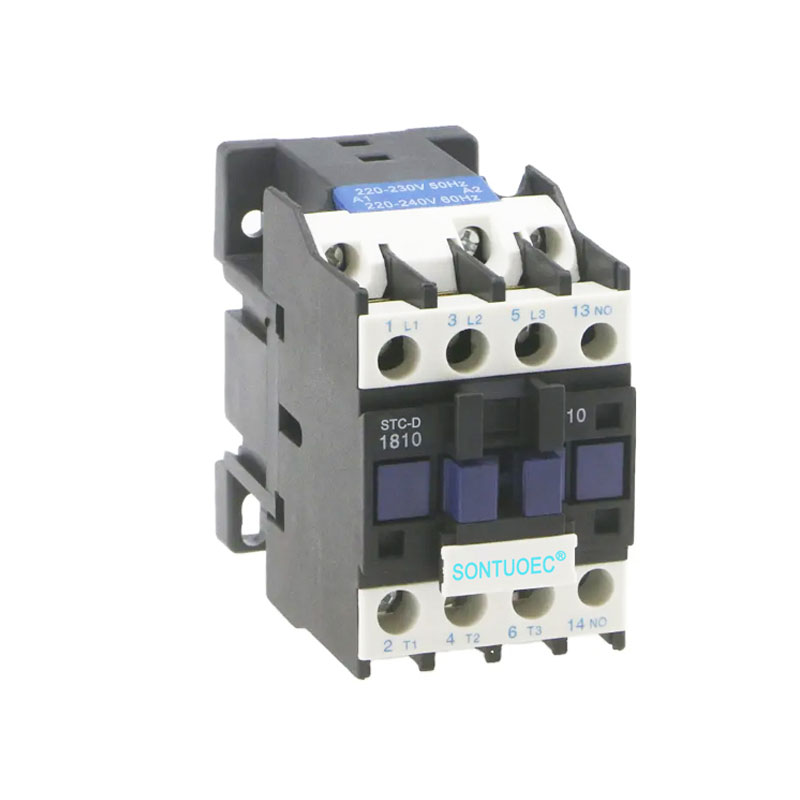

Contattore AC STC-D

STC-D AC Contactor hè un cumpunente elettricu utilizatu per cuntrullà remotamente è spessu accende o spegne i circuiti AC. Hè principarmenti utilizatu per l'apertura è u cuntrollu di i circuiti in sistemi di energia elettrica è per u cuntrollu remotu di i mutori, l'illuminazione è altre carichi elettrichi in l'automatizazione industriale. Contactor di corrente alternata (AC), vale à dì STC-D AC Contactor, hè un impurtante equipaggiu di cuntrollu elettricu, ghjucatu un rolu insustituibile in u campu di u sistema di energia elettrica è l'automatizazione industriale.

Mudellu:STC-D

Mandate una dumanda

Descrizzione di u produttu

Tipu		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Corrente nominale di travagliu (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente nominale di travagliu (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Potenza standard di 3 fasi mutori 50/60Hz in categoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente termica nominale (A)		20	20	32	40	50	60	80	80	125	125
A vita elettrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
A vita elettrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vita meccanica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
U numeru di cuntatti	3P + NO					3P+NC+NO
U numeru di cuntatti	3P + NC					3P+NC+NO

Struttura è principiu di travagliu

Struttura: STC-D AC Contactor hè principalmente custituitu da u sistema elettromagneticu (cumpresu u core di ferru, a bobina è l'anellu di cortu-circuit, etc.), u sistema di cuntattu (cumpresu u cuntattu principale è u cuntattu ausiliariu) è l'arcu extinguishing.

Principiu di travagliu: Quandu a bobina di u STC-D AC Contactor hè energizata, u core di ferru genera un campu magneticu, chì attrae l'armatura è guida i cuntatti per agisce, cusì chì i cuntatti principali è i cuntatti ausiliari sò chjusi o disconnected, cuntrullendu cusì l'on-off di u circuitu. Dispositivu di extinguishing Arc hè utilizatu per extinguish l'arcu quandu i cuntatti sò disconnected per prutezzione di i cuntatti da danni.

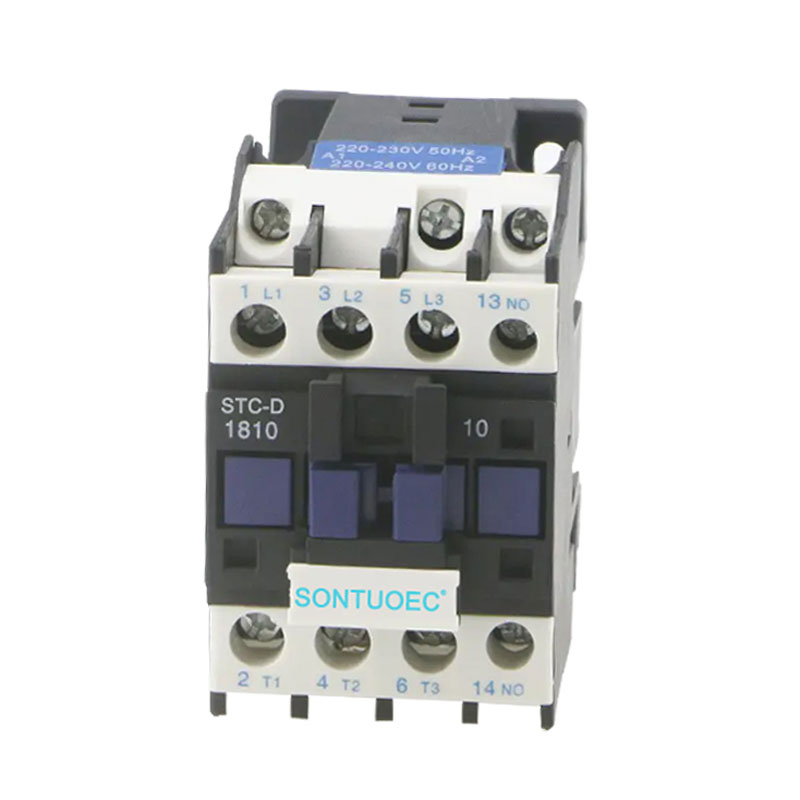

STC-D AC Contactor

Tipi è caratteristiche

1.Tipi:

STC-D AC Contactors pò esse categurizatu in una varietà di tippi sicondu u so usu è u funziunamentu, cum'è contactors industriale, custruzzioni è contactors casa. I mudelli cumuni includenu a serie CJ (per esempiu, a serie CJX2, a serie CJ20, a serie CJT1) è ancu i prudutti di serie di ABB, Siemens, Schneider è altre marche.

2.Features:

U travagliu affidabile: STC-D AC Contactors anu una alta affidabilità è stabilità di u travagliu, è ponu resiste à grandi correnti è tensioni.

Prestazione stabile: u so sistema di cuntattu hè fattu di materiali d'alta qualità cù una bona conduttività elettrica è resistenza à l'abrasione à alta temperatura.

Mantenimentu convenientu: i Contattori STC-D AC anu una struttura compatta è sò faciuli d'installà è di mantene.

Scenari d'applicazione

I Contattori STC-D AC anu una larga gamma di applicazioni in sistemi di energia, automatizazione industriale, edifici è elettricità domestica. Per esempiu, in u sistema di putenza, pò esse usatu per cuntrullà u start-stop è l'inversione di direzzione di u mutore; in l'automatizazione industriale, pò esse aduprata per cuntrullà l'iniziu-stop di diverse apparecchiature elettriche nantu à a linea di produzzione; in l'edifiziu è l'elettricità domestica, pò esse usatu per cuntrullà l'accensione / spegnimentu di l'equipaggiu, cum'è l'illuminazione è l'aria condizionata.
