Contattu di u Accumontu di Tempu

I contatti accionati Serii di Sth8 sò principalmente per l'AC 50hz (o 60Hz), cù una tensione operativa valutata finu à 400v. Hanu un currente operatore di rated à 100a sottu a categuria di l'usu ac-7a è finu à 40a sottu a categuria d'usu AC-7B. Questi contattiri sò usati per cuntrullà e carichi bassi o ligeramente induttati in applicazioni residenziali è simili, è ancu per cuntrullà a carica di a casa. U pruduttu hè principalmente applicatu in e case, Alberghi, Atticieri di l'indument, centri pubblici, maglioni di commercio, veni di commercio, secchi, per ottene funzioni di cuntrollu automatizati. Confallimentu di standard: IeC61095, GB / T17885.

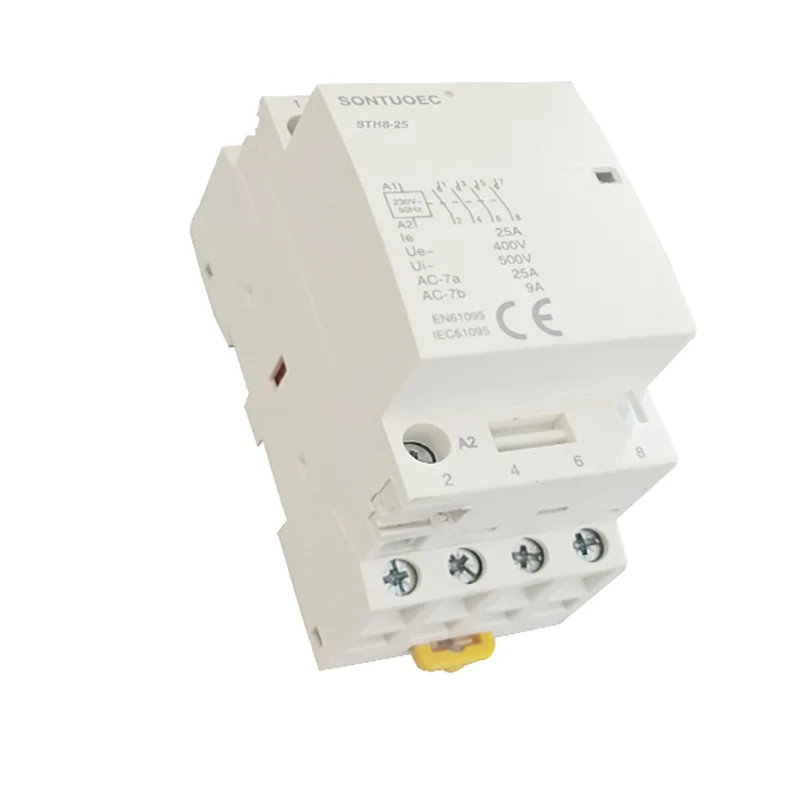

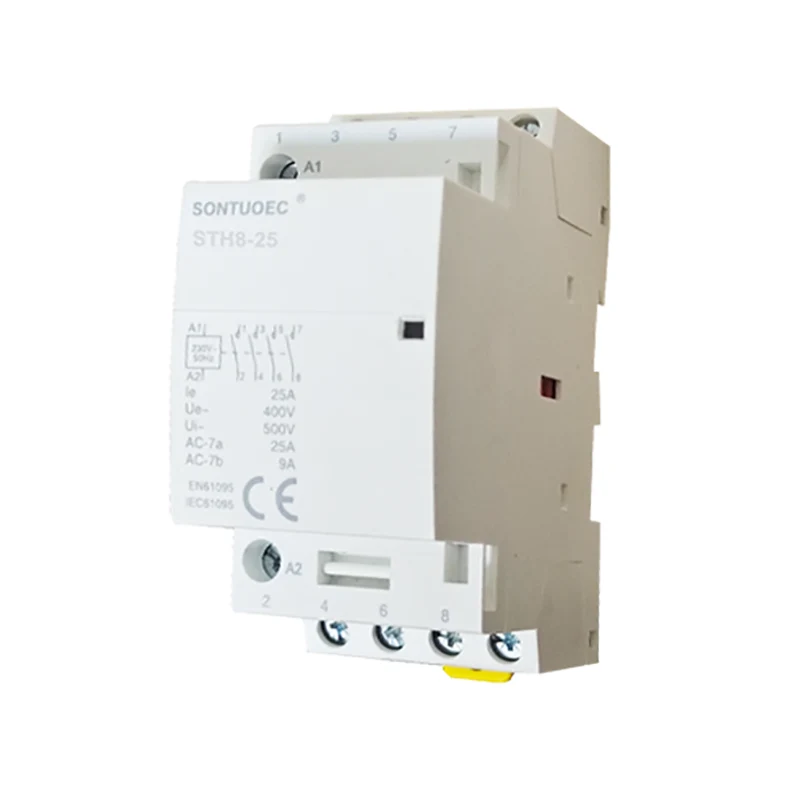

Mudellu:STH8-25

Mandate una dumanda

Descrizzione di u produttu

Tippu	contactor
Qualificà a	16	20	25	32	40	63	100
AIDS	Iè
Bctsindicazione bcts AUXILIARIO	Iè
BACTC BATC Cuntrolla Auxiliari da ghjallu Clips	Iè

Tippu					Larghezza in 9mm MUSLIVANLI

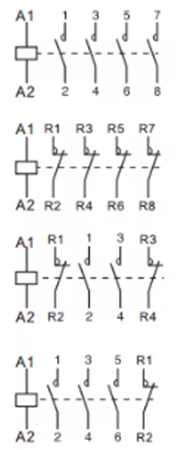

1p	Valutazione (ln) AC-7a	Valutazione (ln) AC-7a	CUBLICU tensione tensione (VAC) (50hz)	Cuntattura
	16A	6a	24	1no	2
	20a	7a	110	1nc
	25A	9a	230
2p
	16A	6a	24	2no	2
	20a	7a	110	1NO + 1NC
	25A	9a	230	2nc
	32a	12a	24	2no	4
	40a	18A	110	1NO + 1NC
	63a	25A	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16A	6a	24	3no	4
	20a	7a	110	3NC
	25A	9a	230
	32a	12a	24	3no	6
	40a	18A	110	3NC
	63a	25A	230
4p
	16A	6a	24	4no	4
	20a	7a	110	4NC
	25A	9a	230	2NO + 2NC 3NO + 1NC
	32a	12a	24	4no	6
	40a	18A	110	4NC
	63a	25A	230	2NO + 2NC 3NO + 1NC
	100a	_	24	4no	12
			110
			230

Struttura principale

U cuntattu d'acciuli di solitu hè custituitu di e seguenti parte:

Sistema di Cuntattate: cumprese i cuntatti principali è cuntatti ausiliari. U cuntattu principale hè adupratu per accende è rompe u circuitu principale, chì di solitu hà un currente più grande di più grande; U cuntattu ausiliare hè adupratu per accende è rompe u circuitu di cuntrollu, chì hà un currente più chjucu.

Sistema elettromagneticu: hè cumpostu di core di ferru, armatura è culleche. Quandu a coil hè energizatu, u Core genere un campu magneticu chì attraenu a armatura è chjende i cuntatti; Quandu u coil hè di-energizatu, u campu magneticu sparisce, l'armatura hè liberata è i cuntatti sò rotti.

Desturimentu d'Assistente Arc: Utilizatu per stingà l'arcu quandu i cuntatti sò scunnisciuti, impediscenu l'arcu da i danni à i cuntatti.

Cunchiglia è accessori: A cunchiglia hè aduprata per prutege i cumpunenti internu di l'influenza di l'ambiente esternu; L'accessori include parentche munting, terminali, ecc, revulevanu a stallazione è u cabbramentu di u contactore.

Principiu d'Operazione

U principiione di u travagliu di i cunattiri d'amichi di famigliali hè basatu nantu à u principiu di induzione elettromagnetica. Quandu a coil hè energizata, u cori di ferru genere un campu magneticu chì attraenu a armatura è chjende i cuntatti; Quandu a coil hè de-energizata, u campu magneticu sparisce, l'armatura hè liberata è i cuntatti sò scumpressati. Cuntrullendu l'energizatrice è de-energization di u coil, u cuntrollu di u remoto è a prutezzione di i circuiti di a casa pò esse realizate.

Parametri tecnichi

I principali paràmetri tecnichi di i contatti di l'matrimoniu includenu tensione di tensione micca valutata, rigalu, frequenza elettrica, cunnetta è rompendu a capacità è cusì. A selezzione di sti paràmetri deve esse determinatu secondu a situazione attuale di u circuitu di a casa per assicurà l'operazione normale è l'usu sicuru di u cuntattu.

Tensione classificata: si riferisce à u livellu di tensione quandu u cuntattu travaglia nurmale.

Corrente valutatu: si riferisce à u massimu attuale chì u cuntattu pò risistà per un bellu pezzu sottu a tensione classificata.

Frece Rated: A frequenza di l'alimentazione di u putere quandu u cuntattu travaglia nurmale.

Connettendu a capacità di rompe: u massimu attuale chì u cuntattu pò cunnette è rompe sottu e cundizioni specificate.
