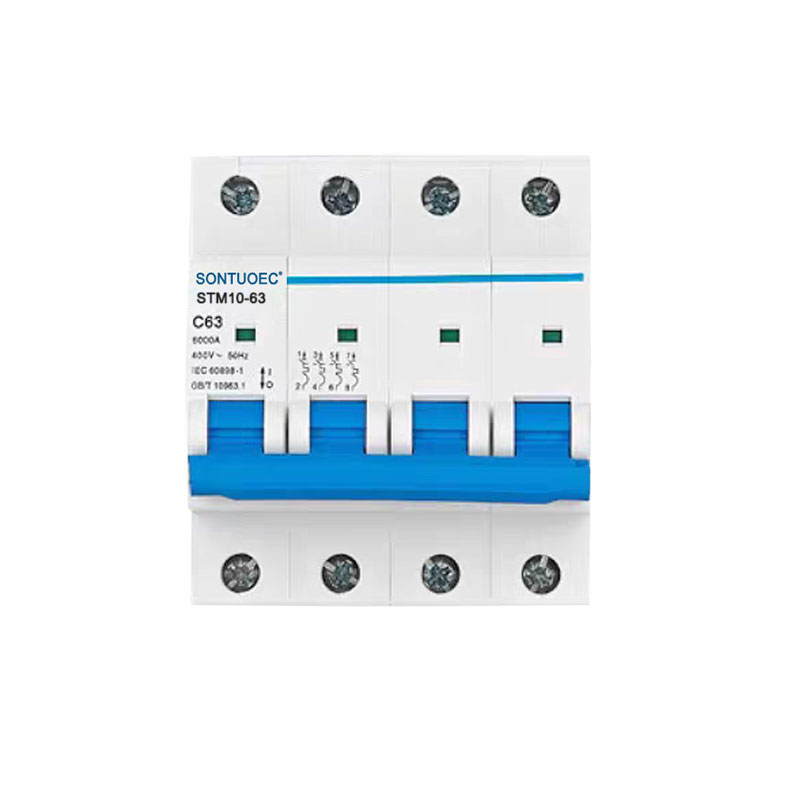

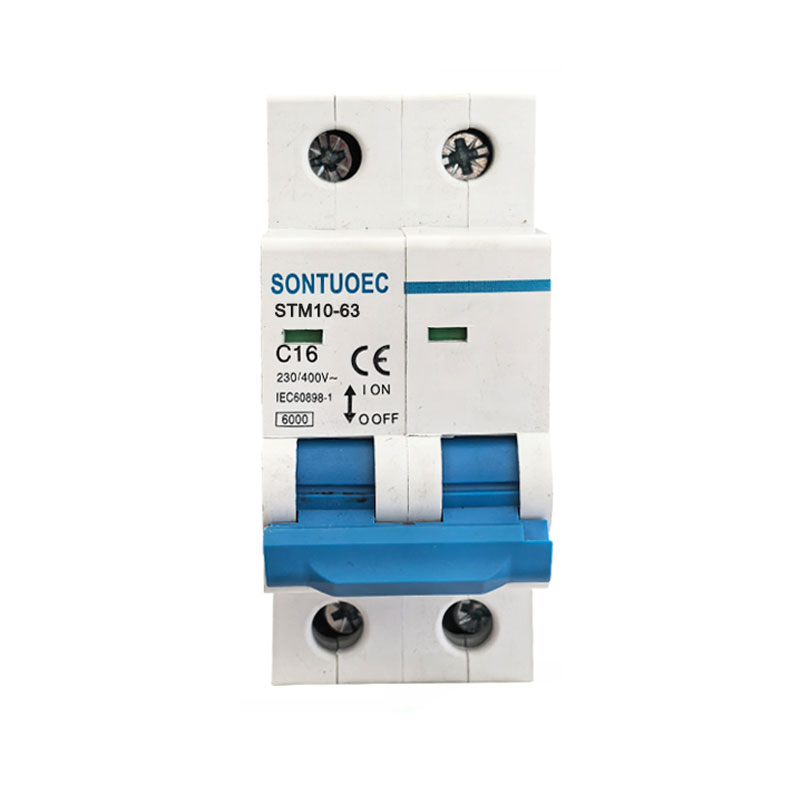

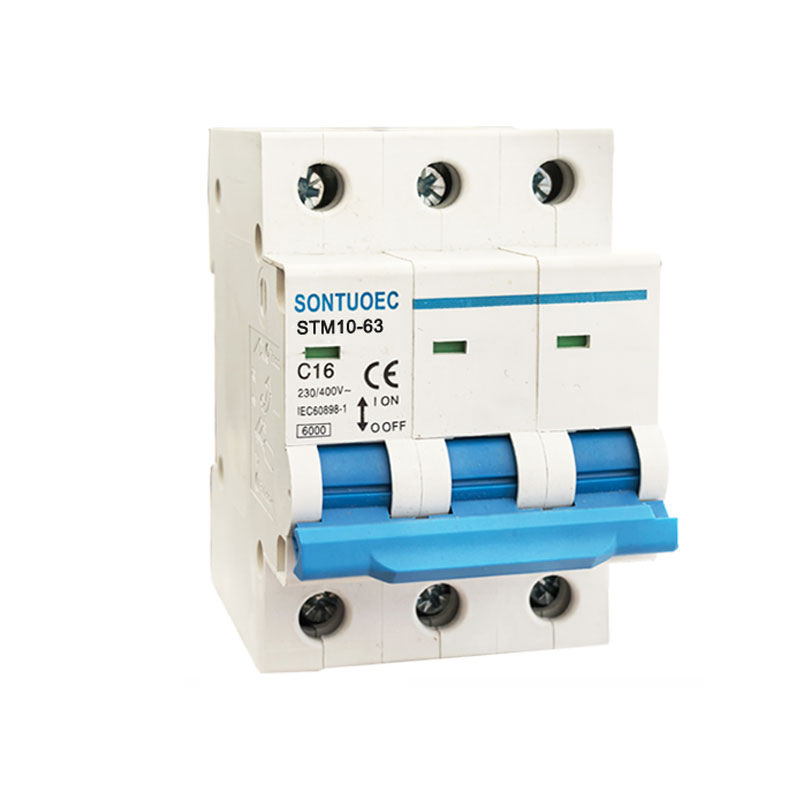

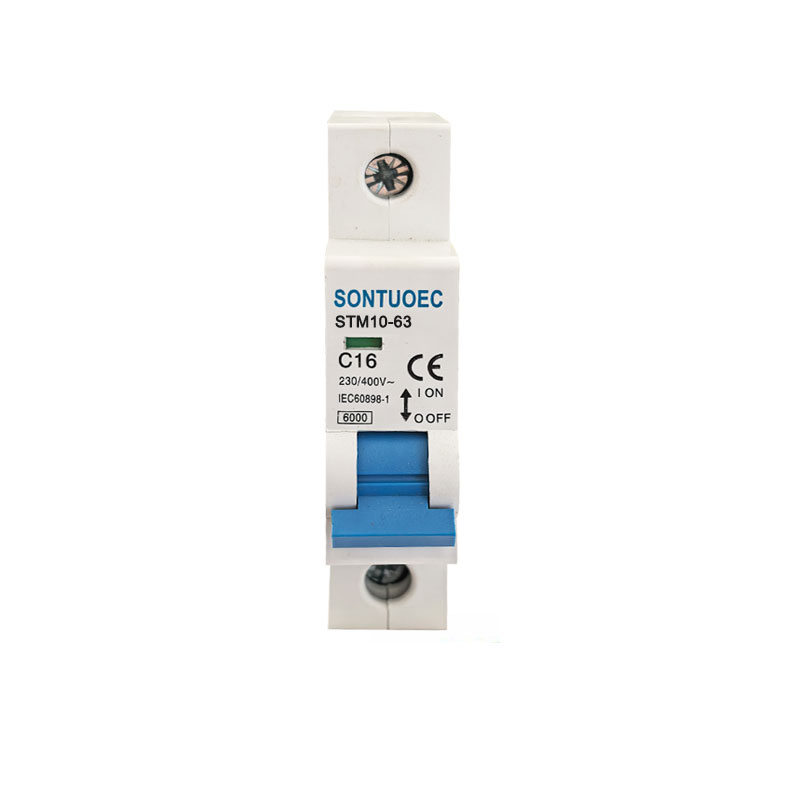

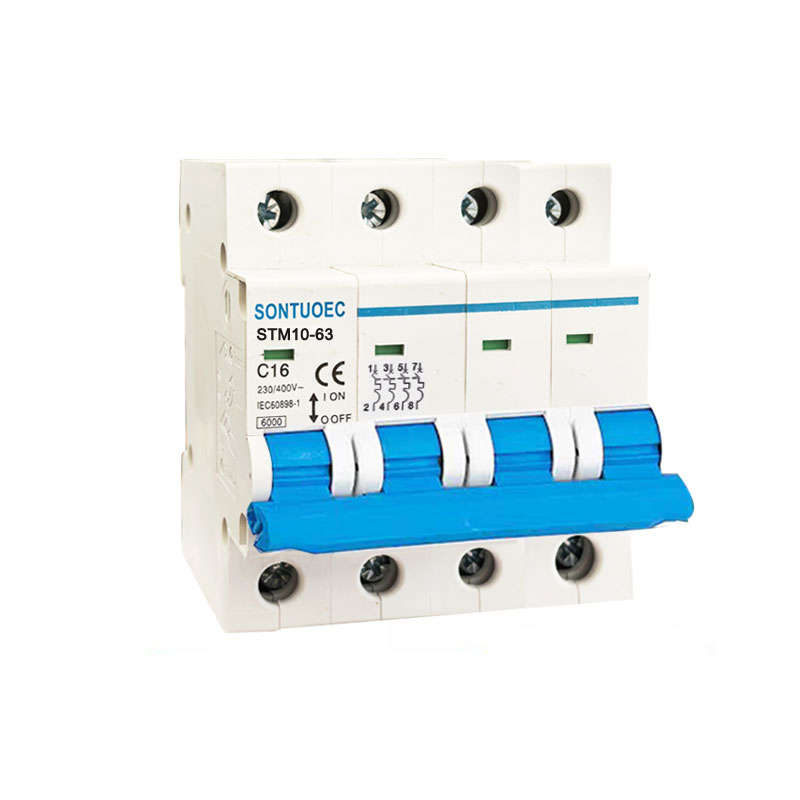

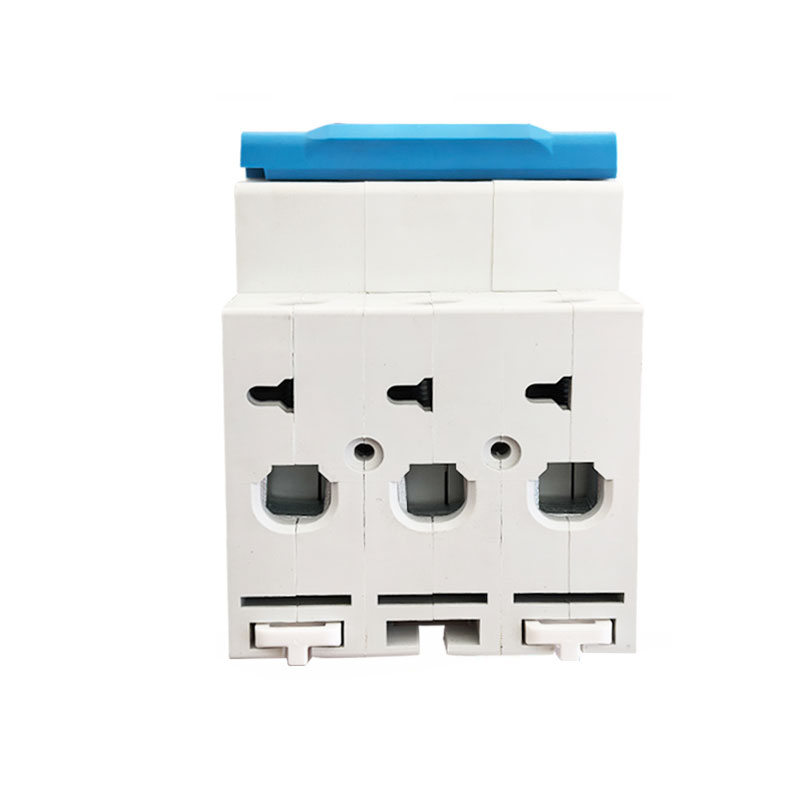

Vendita diretta in fabbrica MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC hè unu di i fornitori / fabricatori cinesi specializati in a produzzione di vari apparecchi elettrici STM10-63 Serie STM10-63. L'interruttore in miniatura d'alta rottura hà e caratteristiche di struttura avanzata, prestazioni affidabili, capacità di rottura alta, apparenza eleganti è a so cunchiglia è e parti sò fatti di materiale cù resistenza à l'impattu, forte funzione di ritardante di fiamma. Hè adattatu per u sistema di alimentazione di 50 o 60 frequenze, Ue 400V è sottu, Ui 63A è below.It cunforma à i standard IEC60898.1 è GB10963.1.

Mudellu:STM10-63

Mandate una dumanda

Descrizzione di u produttu

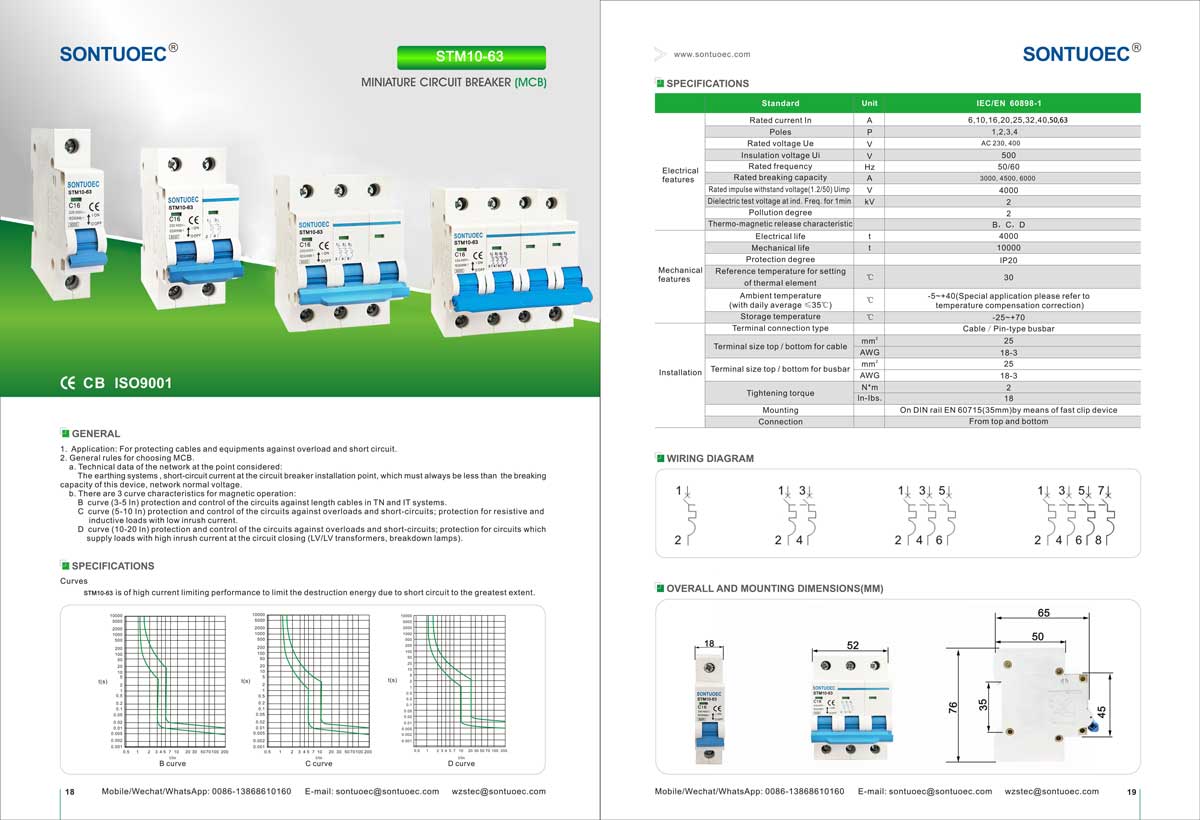

SPECIFICAZIONI:

	Standard		IEC/EN 60898-1
Elettricu	Corrente nominale In	A	1,2,4,6,10,16,20,25,32,40,50,63A
caratteristiche	Poli	P	1,2,3,4
	Tensione nominale Ue	V	AC 230, 400
	Tension d'isolement Ui	V	500
	Frequenza nominale	Hz	50/60
	Capacità di rottura nominale	A	3000, 4500, 6000
	Tensione nominale di resistenza à l'impulsu (1.2/50) Uimp	V	4000
	Tensione di prova dielettrica à ind.Freq.for 1 min	Kv	2
	Gradu di contaminazione		2
	Caratteristica di liberazione termomagnetica		B, C, D
Mecànicu	A vita elettrica	t	4000
caratteristiche	vita meccanica	t	10000
	Gradu di prutezzione		IP20
	Temperature de référence pour l'établissement	ºC	30
	di l'elementu termale	ºC	30
	Temperature ambientale	ºC	-5 ~ + 40 (Applicazione speciale per piacè riferite à
	(cù una media di ogni ghjornu ≤35ºC)	ºC	correzione di compensazione di temperatura)
	Temperature di almacenamiento	ºC	-25 ~ + 70
Installazione	Tipu di cunnessione terminale		Cavo / Pin-type busbar
	Dimensione terminale in cima / in fondu per u cable	mm2	25
	Dimensione terminale in cima / in fondu per u cable	AWG	18 di marzu
	Dimensioni termiche superiore/inferiore per busbar	mm2	25
	Dimensioni termiche superiore/inferiore per busbar	AWG	18 di marzu
	Couple de serrage	N*m	2
	Couple de serrage	In-lbs	18
	Muntà		su guida DIN EN 60715 (35mm) per mezzo di un dispositivo di clip rapido
	Cunnessione		Da cima è fondu

Funzioni principali di STM10-63 Miniature Circuit Breaker

1. Prutezzione Overload: Quandu u currente in u circuitu supera u valore nominale di u MCB, u STM10-63 Miniature Circuit Breakerwill automaticamente tagliatu u circuitu in un periudu di tempu stabilitu per impediscenu u circuitu è l'equipaggiu da surriscaldamentu.

2.Short-circuit prutezzione: Quandu un cortu-circuit si faci in u circuitu, u STM10-63 Miniature Circuit Breaker taglià u circuitu subitu per impediscenu u currenti di cortu-circuit da dannà u circuitu è equipaggiu.

3.Protezzione di fuga (alcuni MCB anu sta funzione): per i MCB cù prutezzione di fuga, quandu ci hè una fuga in u circuitu, u STM10-63 Miniature Circuit Breaker taglià rapidamente u circuitu per prutege a sicurità persunale.

Principiu di funziunamentu di MCB

I MCB di solitu cuntenenu un detector di viaghju termale magneticu o elettronicu à l'internu, chì hè utilizatu per detectà cambiamenti in u currente in u circuitu. Quandu u currente hè anormale, u striker attiva u meccanismo di tripping di l'MCB, facendu chì u STM10-63 Miniature Circuit Breaker hà tagliatu rapidamente u circuitu.

1.Thermal magnetic striker: It utilizes the heat generated when the current pass through the conductor to trigger the tripping. Quandu u currente hè troppu grande, u cunduttore si riscalda, facendu chì u bimetal in l'internu di l'attaccante magneticu termale si piega, attivando cusì u mecanismu di scatto.

2.Electronic striker: It utilizes cumpunenti ilittronica à detect cambiamenti currenti è cuntrullà l 'azzione di u miccanisimu tripping. Quandu un currente anormale hè rilevatu, u striker elettronicu manda un signalu à u mecanismu di tripping per cutà u circuitu.

Scenari d'applicazione di MCB

I MCB sò largamente usati in sistemi elettrici in spazii residenziali, cummerciale è industriali per prutege i circuiti è l'equipaggiu da danni causati da correnti anormali. Sò generalmente installati in scatuli di distribuzione, centralini o armari di cuntrollu è sò usati cum'è l'interruttore principale o l'interruttore di ramu di un circuitu.

Selezzione è Installazione di MCB

1.Selezzione: Quandu selezziunate MCBs, avete bisognu di cunsiderà fattori cum'è u currente nominale di u circuitu, u livellu di tensione, e caratteristiche di prutezzione, è s'ellu hè necessariu a prutezzione di fuga. Hè ancu impurtante per assicurà chì u STM10-63 Miniature Circuit Breaker selezziunatu cumplessi cù i normi è i regulamenti lucali di sicurezza elettrica.

2.Installazione: U STM10-63 Miniature Circuit Breakershould esse stallatu in un ambiente seccu, ventilatu senza gasi corrosivi è assicuratevi chì hè cablatu currettamente è sicuru. Durante l'installazione, deve esse osservatu i reguli di sicurezza elettrica pertinenti è e prucedure operative.

FAQ

Q1. Cumu faci a vostra fabbrica in quantu à u cuntrollu di qualità?

A. Tutti i prudutti seranu 100% verificati prima di a spedizione.

Q2. Sò un fabricatore o una sucietà cummerciale?

A. Semu un fabricatore cù più di 20 anni di sperienza, è pudemu guarantisci chì u nostru prezzu hè di prima manu, assai prezzu è cumpetitivu.

Q3. Chì termini di pagamentu hè dispunibule?

A. Avemu accettà TT, accontu 30% è equilibriu 70% againsnt copia di BL.

Q4. Cumu hè u tempu di consegna?

A. Di solitu piglià circa 25 ghjorni per a produzzione.

Q5. Dimmi u standard di pacchettu?

A. Normalmente sò cartoni, ma ancu pudemu imballà secondu u vostru esigenza.

Q6. Puderaghju mette u mo logò?
