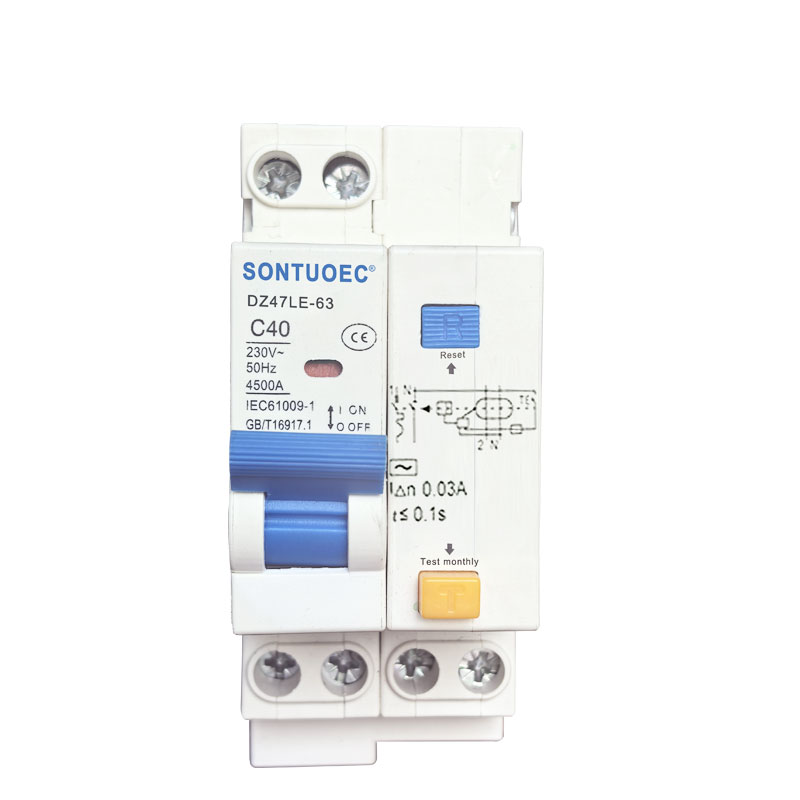

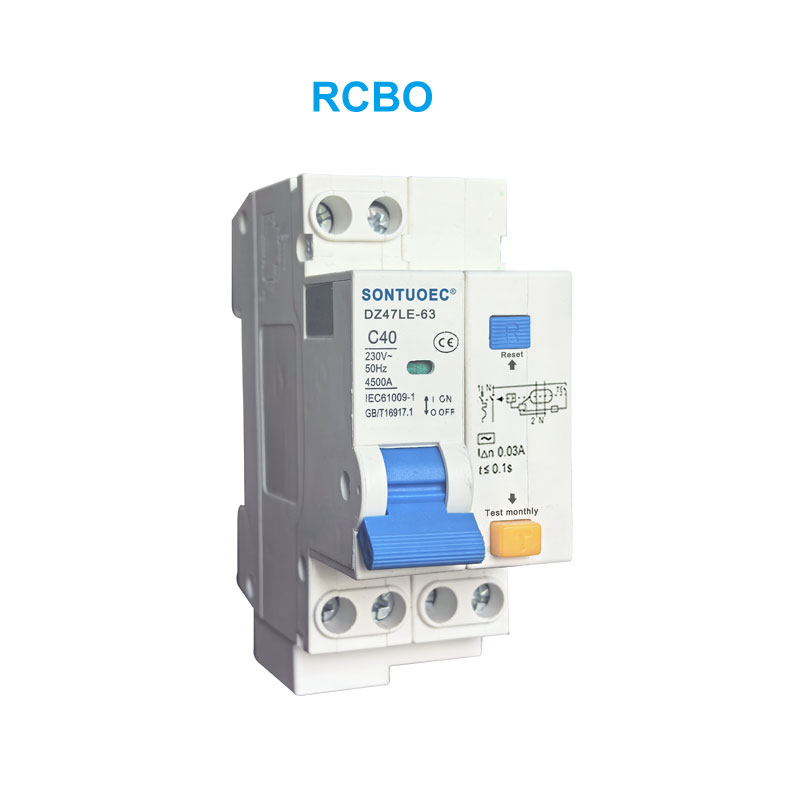

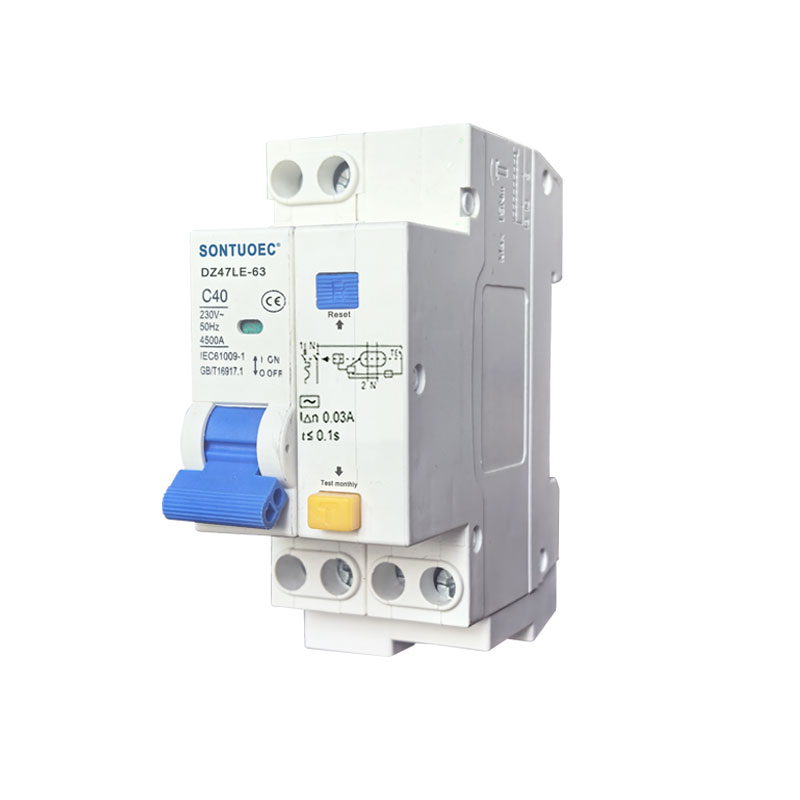

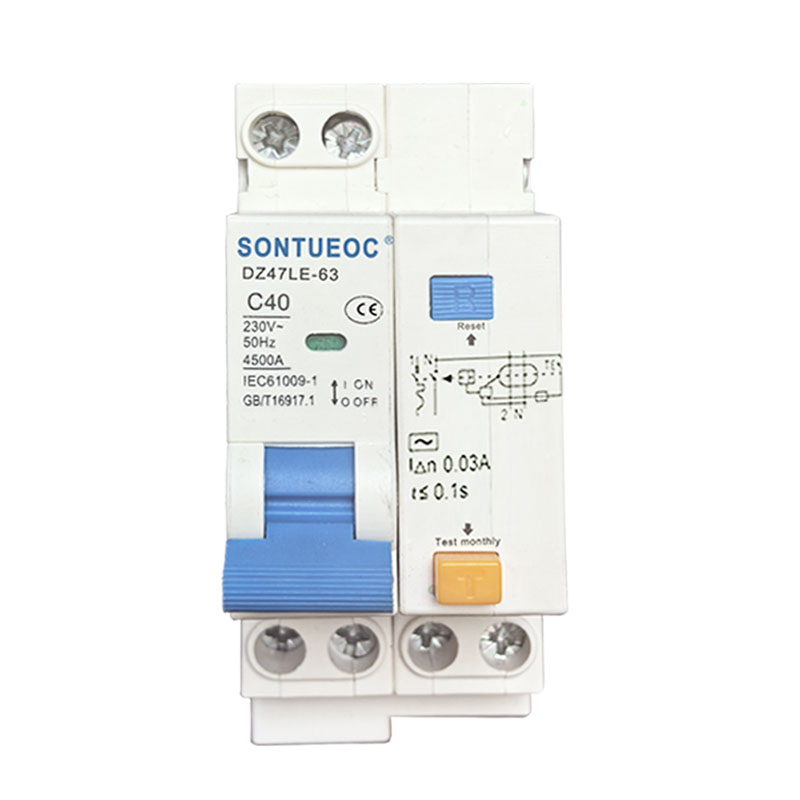

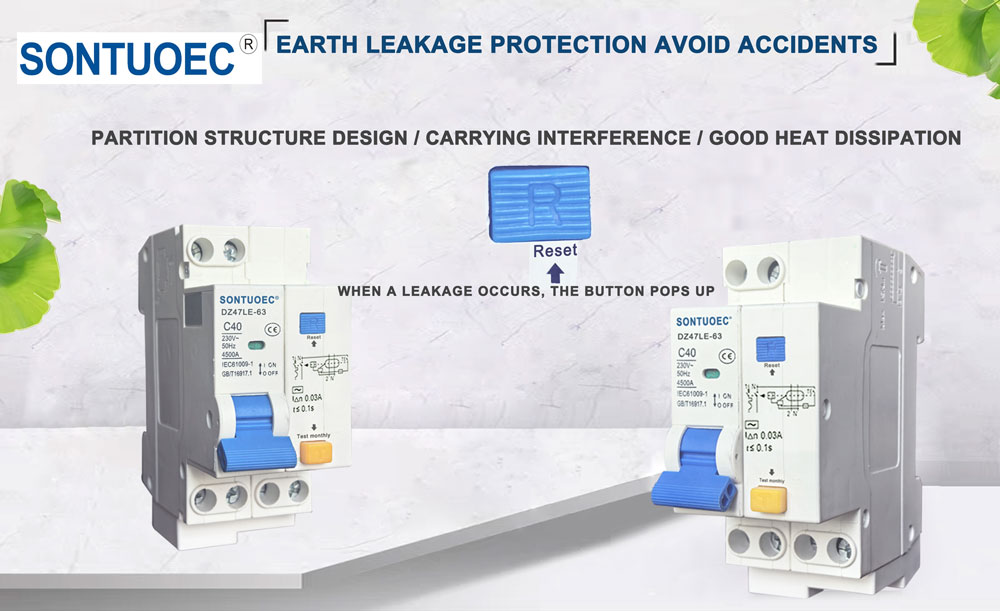

Dz47le-63 Serie RCBO Circuit Breaker Leakage Current

SONTUOEC hè unu di i fornitori / fabricatori cinesi specializati in a pruduzzione di varii picculi apparecchi elettrici. 4 pole e corrente nominale finu à 63A. Puderà prutegge a linea è u mutore da a sovraccarica è à u cortu circuitu Pò esse ancu aduprata per a cunversione di linea rara è l'iniziu di u mutore pocu frequente. Conforme à i standard di IEC61009.1.

Mudellu:DZ47LE-63

Mandate una dumanda

Descrizzione di u produttu

Parametri tecnichi:

Tensione nominale (V)	Corrente nominale di casu Inm(A)	Poli	Neutra	Corrente nominale In(A)	Capacité nominale de coupure en court-circuit Icu (KA)		Corrente nominale di fuga di corrente di rottura	Corrente nominale senza corrente di rottura (mA)
Tensione nominale (V)	Corrente nominale di casu Inm(A)	Poli	Linel	Corrente nominale In(A)	Capacità di rottura Icu (KA)	COS	(mA))	Corrente nominale senza corrente di rottura (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Interruttore di circuitu operatu da corrente residuale cù prutezzione di sovracorrente (elettronica):

1. Applicazione

U persunale è a prutezzione di u focu

Prutezzione di cable è di linea contr'à sovraccarichi è cortu circuiti

2. Reguli generale per a scelta di RCBO:

a.Corrente di funziunamentu residuale nominale

In ≤ 30 mA: prutezzione supplementaria in casu di cuntattu direttu In ≤ 300 mA: prutezzione preventiva da u focu in casu di currenti di guasti à a terra

b.Tripping class

Classe AC - L'interruzzione hè assicurata per i currenti sinusoidali, alternati, sia esse appiicati rapidamente o aumentanu lentamente.

c.Tripping curve

Curve C (5-10 In) prutezzione è cuntrollu di i circuiti contr'à sovraccarichi è short-circuits; Prutezzione per carichi resistivi è induttivi cù una bassa corrente di inrush.

Curve D (10-14 In) prutezzione è cuntrollu di i circuiti contr'à overloads è short-circuits; prutezzione per i circuiti chì alimentanu carichi cù una alta corrente di spunta à a chjusa di u circuitu (trasformatori BT/BT, lampade di guasti).
