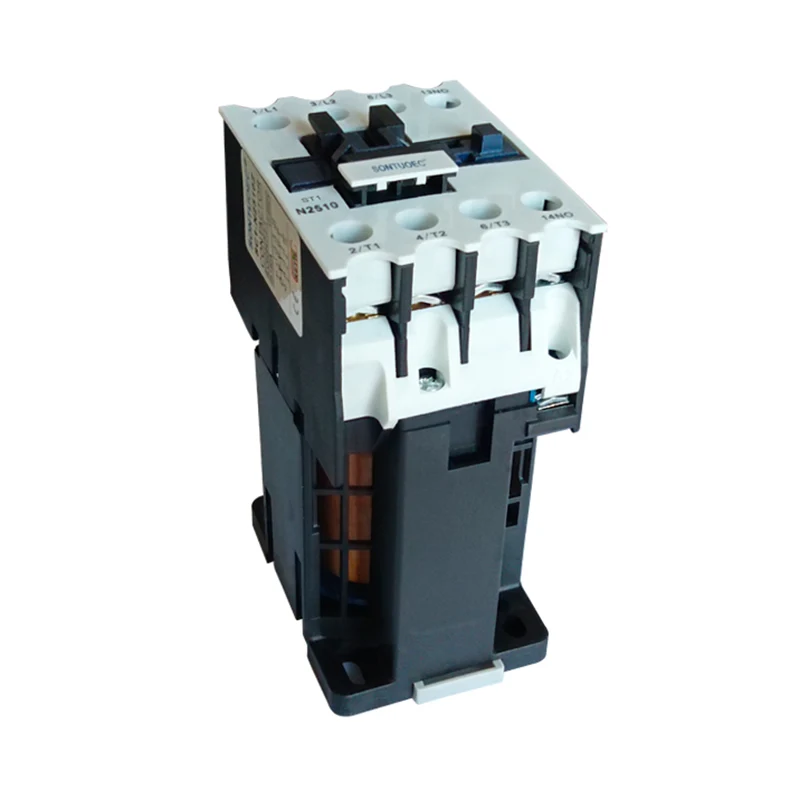

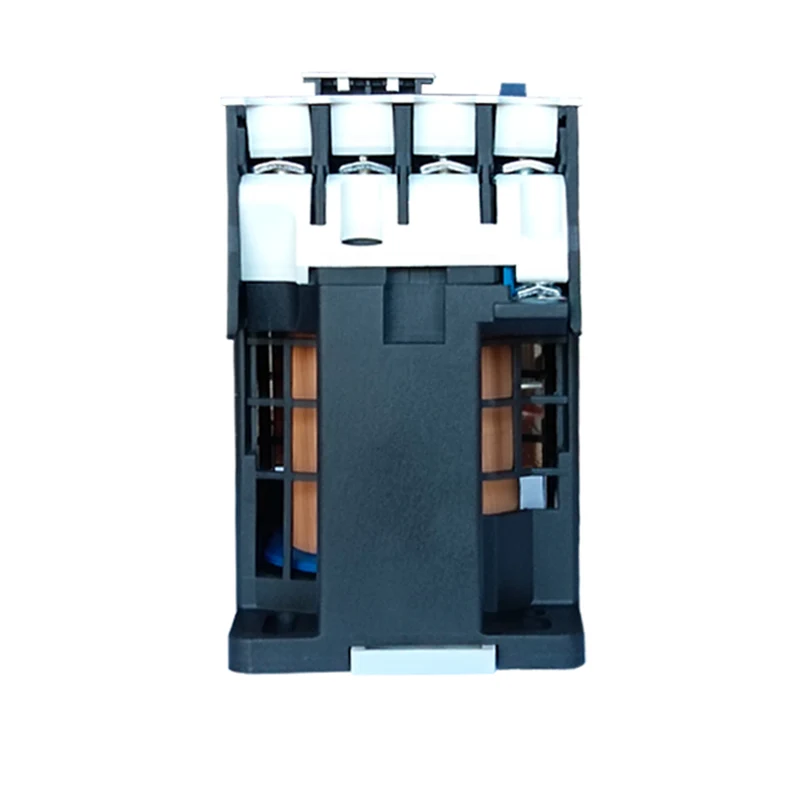

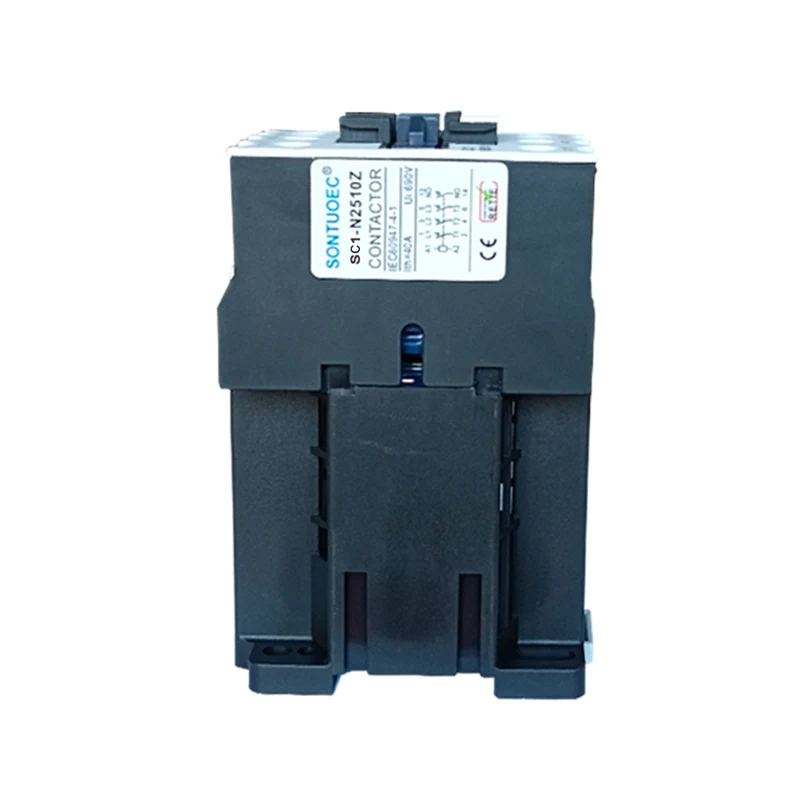

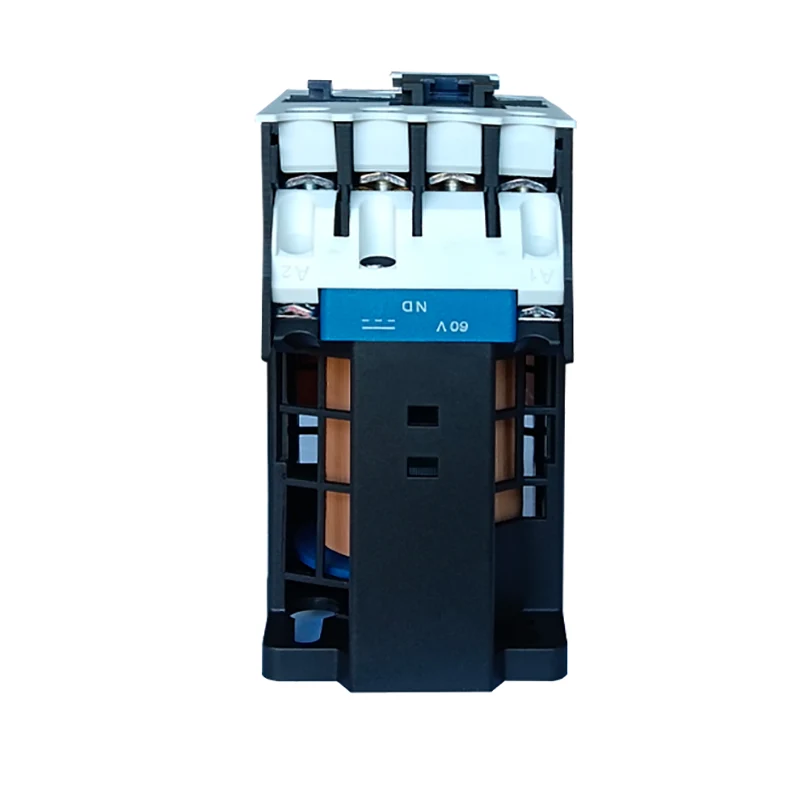

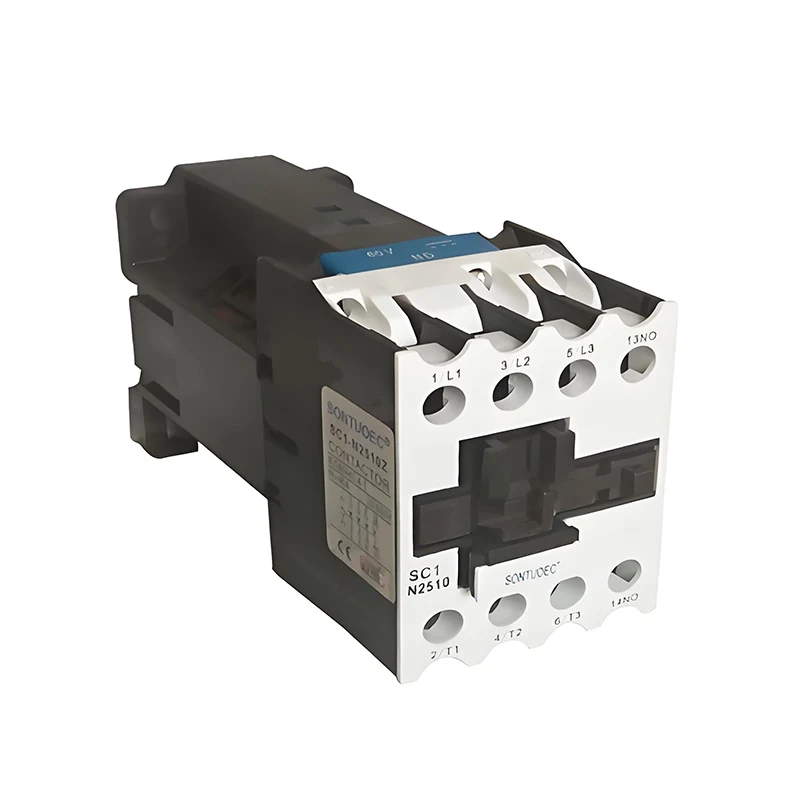

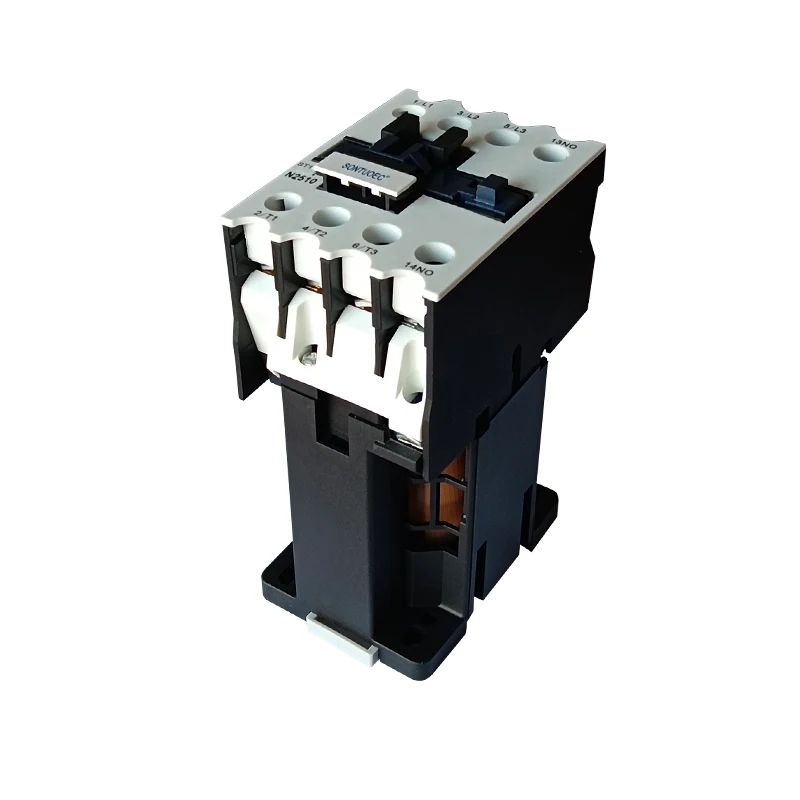

U STambor Magneticu DC hè un apparecchiu elettricu chì usa a DC attuale scorri à a bobina per generà un campu magneticu chì chjude o rompe i cuntatti di u circuitu di DC. Hè adupratu principalmente in u cuntrollu remota, i sistemi di cuntrollu di l'automatizazione è i circuiti DC chì necessitanu operazione frequente.
Tippu |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
Sc1- |
|
9 |
12 |
18 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
||
|
|
|
|
|
|
|
60 |
|
|
||
Tensione di l'insuliti |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
termale cunvenziunale |
20 |
24 |
32 |
40 |
50 |
60 |
75 |
80 |
110 |
125 |
|
Corrente |
|||||||||||
Operativu furmatu |
9 |
12 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
|
Corrente |
|||||||||||
cuntrullati |
220V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
Potenza (KW) |
380v |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415v |
4 |
5.5 |
9 |
11 |
15 |
22 |
35 |
37 |
45 |
45 |
|
440V |
4 |
5.5 |
9 |
11 |
15 |
22 |
30 |
37 |
45 |
45 |
|
660V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
45 |
Nota |
A stallazione di u |
A stallazione di u |
|||||||||
i relé ponu aduprà dui viti |
i relays ponu trè |
||||||||||
è ancu aduprà l'35mm |
viti è aduprà ancu u |
||||||||||
Ferramentuazione ferma |
75mm o installazione di 35mm |
||||||||||
|
Ferramentu |
Quandu u coil di un cuntattu magneticu dc hè energizatu, u DC attuale in a lavamazione genera un campu magneticu. Stu campu magneticu pruvarà u core di u ferru per generà a generazione elettromagnetica, chì attraisce u culore di iron, dunque guidendu u sistema di cuntattu per esse. Normalmente, i contatti Normalmente chjusi aperti è i contatti aperti si chjuderanu, realizanu u cuntrollu in / off di u circuitu. Quandu a coil hè guadagnendu, l'asaculazione elettromagnetica sparisce, a cuore telefonica mobili rosse sottu à l'azzione di a primavera, è i contatti vultonu à u so statu uriginale.
Sistema elettromagneticu: Incrucia a coil, elogiu di iron loghji è altri cumpunenti, hè a parte chjave di u campu di Generamentu è di cuntrullà l'azzione di cuntatti.
Sistema di Cuntattate: cumprese i cuntatti normalmente aperti è di i contatti chjusi, aduprate per cuntrullà u circuitu. I materiali di cuntattu sò di solitu avè una bona conductività elettrica è u rendimentu di a temperatura di alta temperatura.
DESTU DI ESTINGUZZU ARC: Aviatu per stingà l'arcu quandu u cuntattu hè rottu, per prutegge u cuntattu da i danni. Per i contatti di capacità grande, u disignu di u dispusitivu di l'arcu hè particularmente impurtante.
U Cuntactore Magneticu DC hè carattarizatu da una struttura simplice, azzione affidabile, vita longa è mantenimentu faciule. À u listessu tempu, per via di l'usu di l'Alimentazione di u putenza DC, hà u cunsumu bassu energeticu è u rumu.
Quandu sceglite un Cuntattu Magneticu DC, i seguenti fattori anu da esse cunsideratu:
Tensione classificata: Assicuratevi di a tensione classificata di u cuntattu sceltu currisponde à a tensione DC in u circuitu.
Corrente valutatu: Sicondu a quantità di carica attuale in u circuitu, selezziunate un cuntattu cù u valore attuale adattatu. In listessu tempu, hè ancu necessariu di cunsiderà a capacità di overload è di una circuzione di cortu à capacità di cuntattu.
Formulazione di cuntattu è u numeru: Sicondu a dumanda di cuntrollu di circuitu, selezziunate a forma è u numeru di cuntattu adattatu. Per esempiu, sia generalmente aperti o normalmente chjusi sò richiesti, è quanti contatti sò necessarii.
Marca è Qualità: Sceglite i marchi ben cunnisciuti è prudutti di alta qualità per assicurà a vita di l'affidabilità è di u serviziu di u cuntattu. Ancu, cunsidereghja i fattori cum'è u serviziu di vendita dopu u pruduttu è u supportu tecnicu.
Quandu utilizate Cuntatti Magnetichi DC, avete bisognu à attente à e seguenti importa:
Cablaggio currettu: Assicuratevi chì u cablaggiu di u cuntattu hè currettu per evità a cablaggio sbagliata chì porta à u fallimentu di circuitu o dannu à u cuntattu.
Inspezzione regulare è u mantenimentu regularmente è mantene regularmente u cuntattu, cumprese i cuntatti, verificate a resistenza di a resistenza di u coil è di l'insulazione. Assicuratevi chì u cuntattu hè in bona cundizione di travagliu.
Evitate sopracarate è cortu circuitu: Evitate di lascià u cuntattu di u cuntattu o di cortazione per un longu tempu per un bellu pezzu per evità a stabilità di u circuitu.
