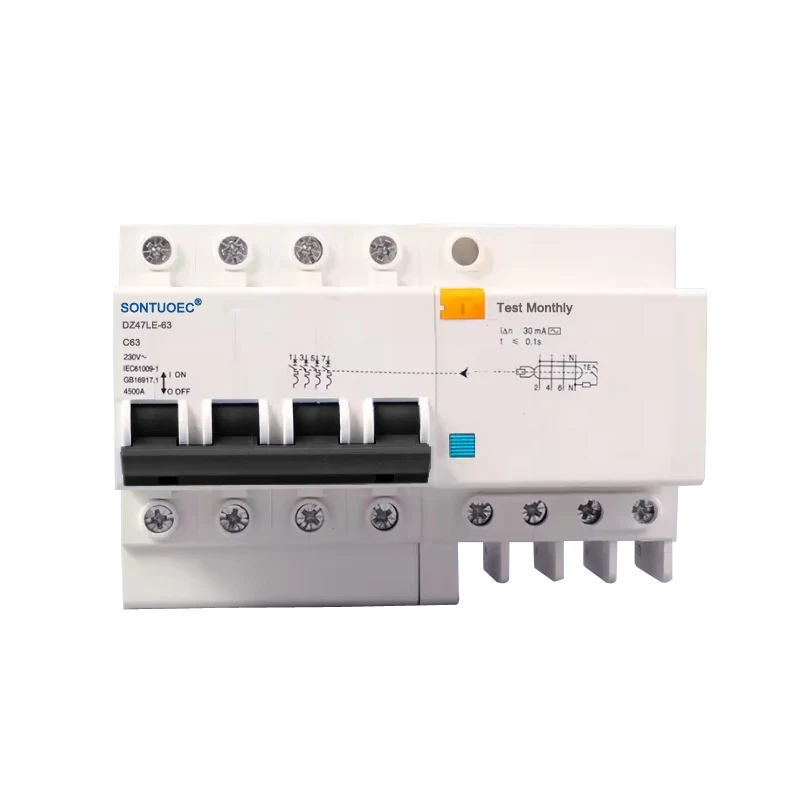

4P RCBO AC Type

Principiu di funziunamentu

U principiu di u funziunamentu di u 4P RCBO AC Type hè basatu annantu à a somma vettoriale di i currenti è in i principii elettromagnetici. Quandu i currenti in u circuitu nantu à i fili di u focu (L) è zero (N) ùn sò micca uguali in grandezza, a somma di i currenti in u latu primariu di u circuitu di u transformatore ùn hè micca cero, chì genera una tensione indotta in a bobina secundaria. Questa tensione indotta hè aghjuntu à u relé elettromagneticu, generendu un currente di eccitazione chì crea una forza demagnetizing inversa. Quandu u currente di difettu righjunghji u valore di corrente di u funziunamentu di u RCBO, sta forza di demagnetizing inversa pruvucarà l'armatura in u relay elettromagneticu per disengager da u jugulu, spinghjendu u mecanismu di u funziunamentu per agisce è tagliate u circuitu di corrente di difettu.

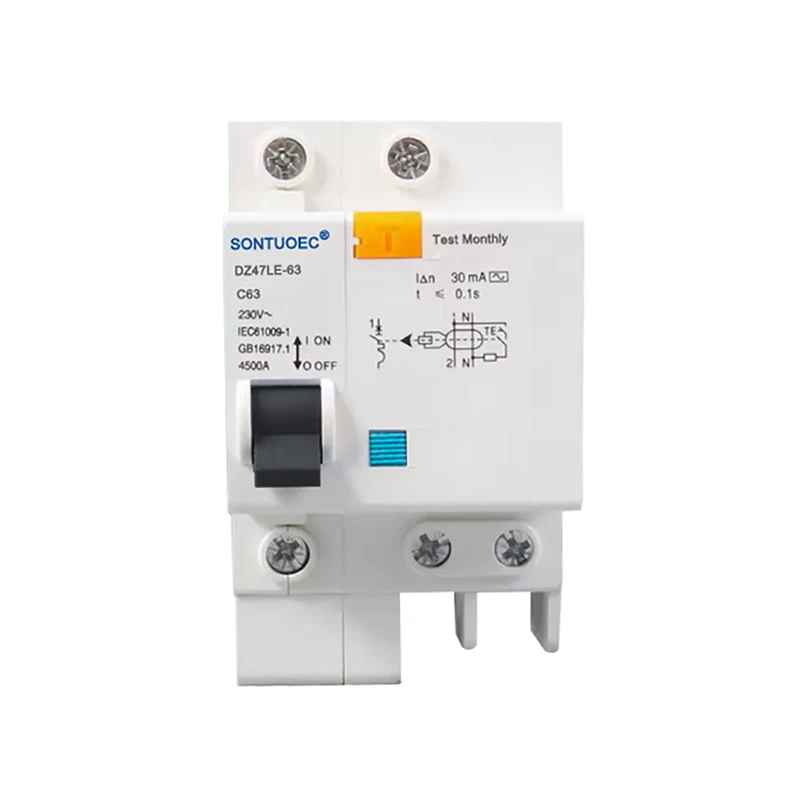

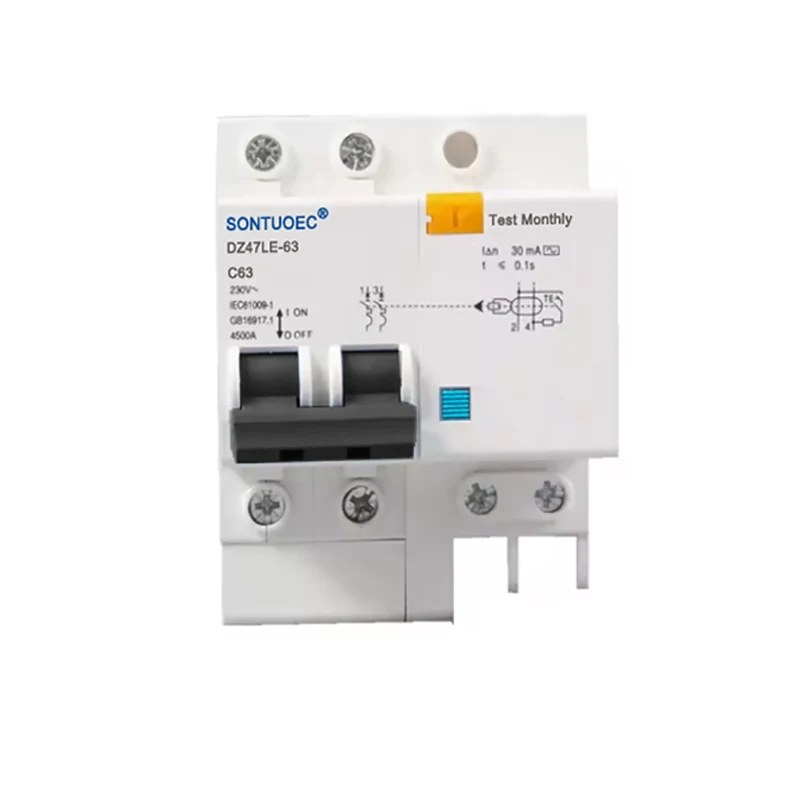

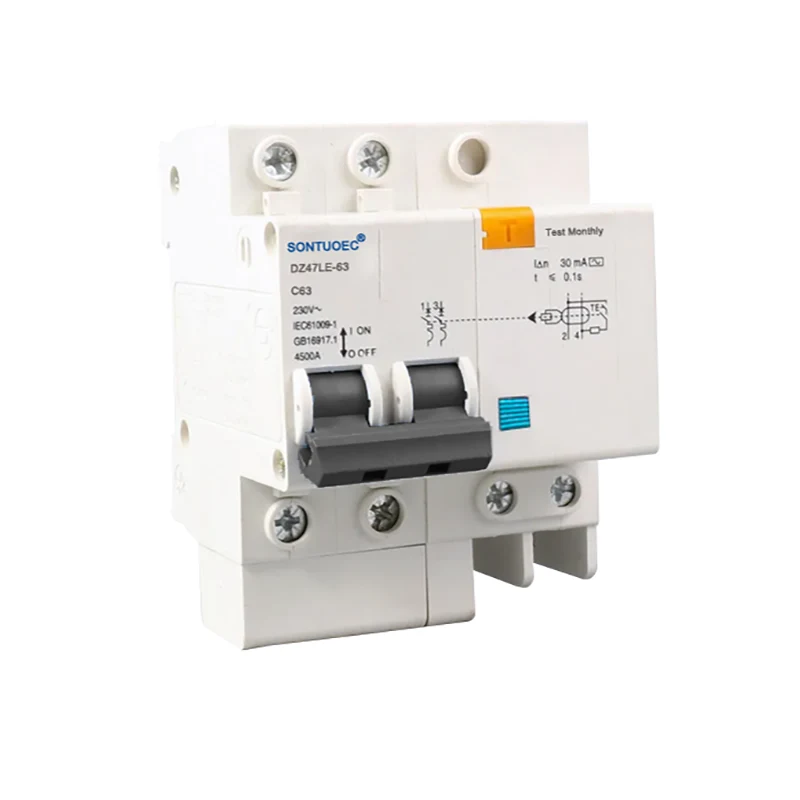

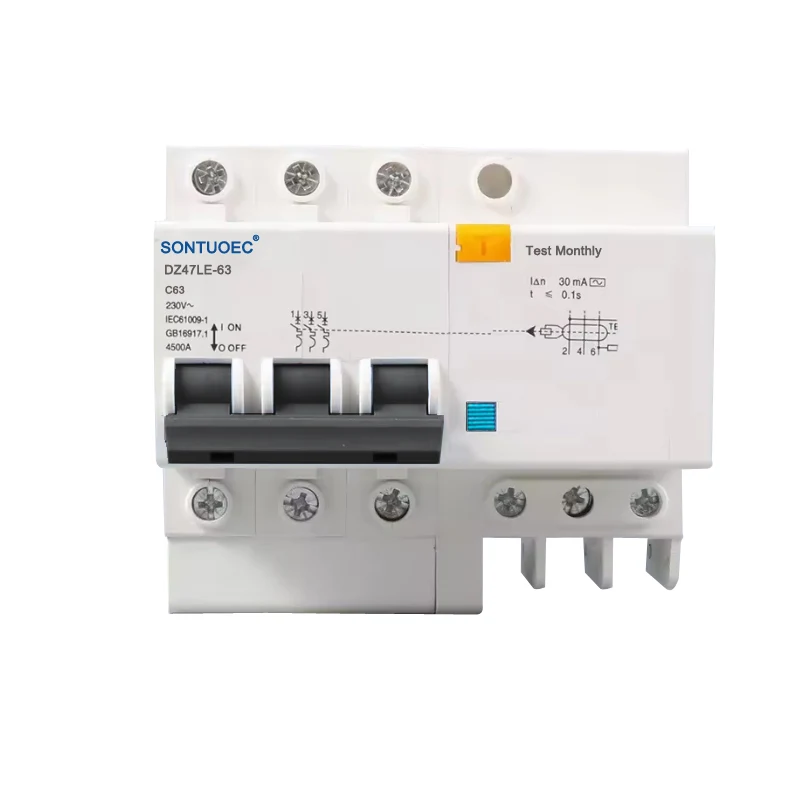

L'interruttore elettronicu di prutezzione di a terra di a serie DZ47LE-63 hè adattatu per un circuitu residenziale monofase di AC 50Hz / 60Hz, tensione nominale 230V, è currente nominale 6A ~ 63A; 400V per un circuitu trifase di AC 50Hz/60Hz. Puderà prutege a forma di circuitu sovraccarico è cortu circuitu. Stu pruduttu hà vantaghji di picculu vulume, capacità di ruttura altu, filu vivu è linea cero sò tagliati à u listessu tempu, prutegge dinù persona da scossa elettricu leakage in u casu di u filu di u focu è zero line cunnessu inversa.

Hè cunfurmatu à u standard IEC61009-1, GB16917.1.

Feature:

1) .Provides prutezzione contra scossa elettrica, difetti di terra, corrente di fuga;

2) .Provides prutezzione contra overload, short-circuit è over-voltage;

3). Picculu volume, alta capacità di ruttura; u filu vivu è a linea zero sò tagliati à u stessu tempu;

4). Piccula dimensione è pesu, facilità d'installazione è cablaggio, prestazioni elevate è durable

5). Fornite contra l'interruzione di malfunzionamenti causati da a tensione istantanea è a corrente istantanea.

Funzioni è Beneficii

Prutezzione multifunzionale: U 4P RCBO AC Type combina a prutezzione di corrente residuale è a prutezzione di sovracorrente per furnisce una prutezzione cumpleta per i circuiti è l'equipaggiu.

Alta sensibilità: A prutezzione altamente sensibile contr'à l'applicazione brusca o lentu aumentu di a corrente sinusoidale residuale AC assicura u disaccoppiamentu.

Ampia gamma d'applicazioni: Adatta per i circuiti AC in sistemi di distribuzione di energia domestica, industriale è cummerciale, in particulare per i cablaggi one-fire-one-zero.

Facile à stallà è mantene: cuncepimentu strutturale raghjone, faciule da stallà, è à u stessu tempu faciule da fà mantenimentu è revisione.

Scenari d'applicazione

4P RCBO AC Type hè largamente utilizatu per a prutezzione di u circuitu AC in case, uffizii, locali commerciali è strutture industriali. Hè particularmente adattatu per l'applicazioni chì necessitanu prutezzione di i fili Fire è Zero, cum'è circuiti di illuminazione, circuiti di socket è prutezzione di l'equipaggiu cum'è i mutori.
