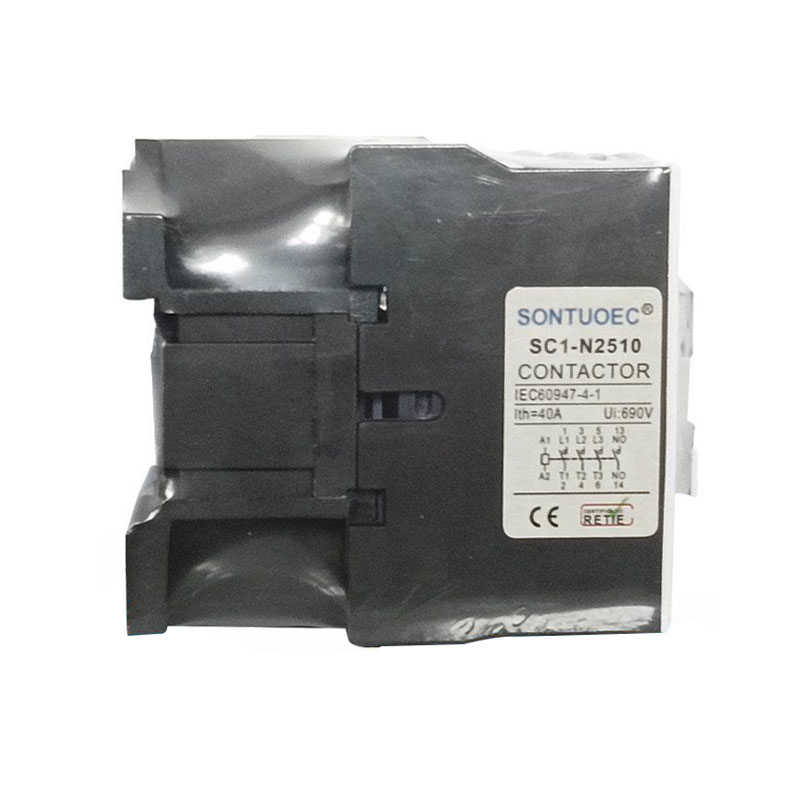

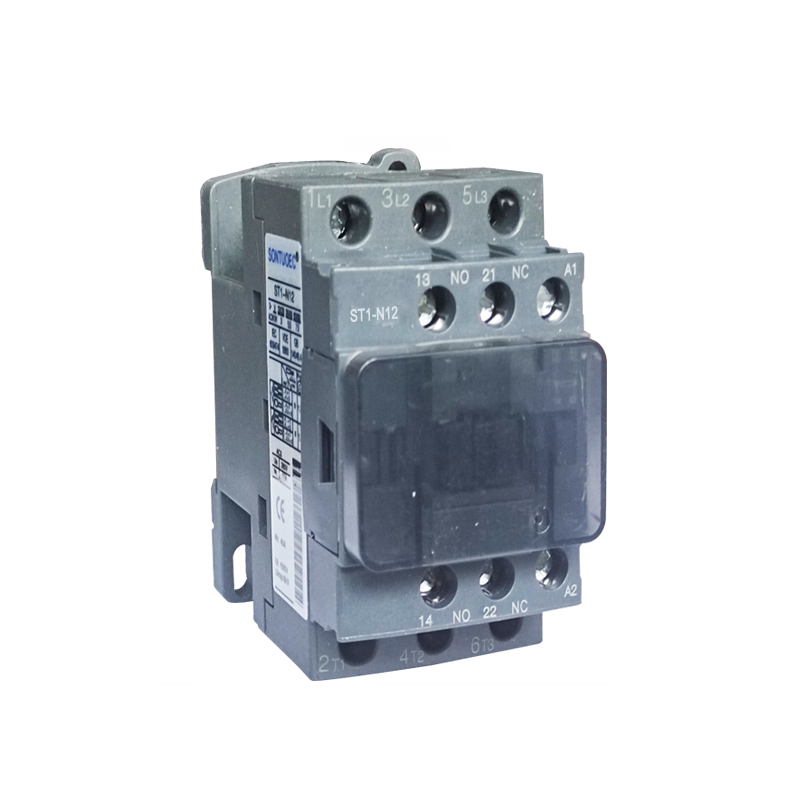

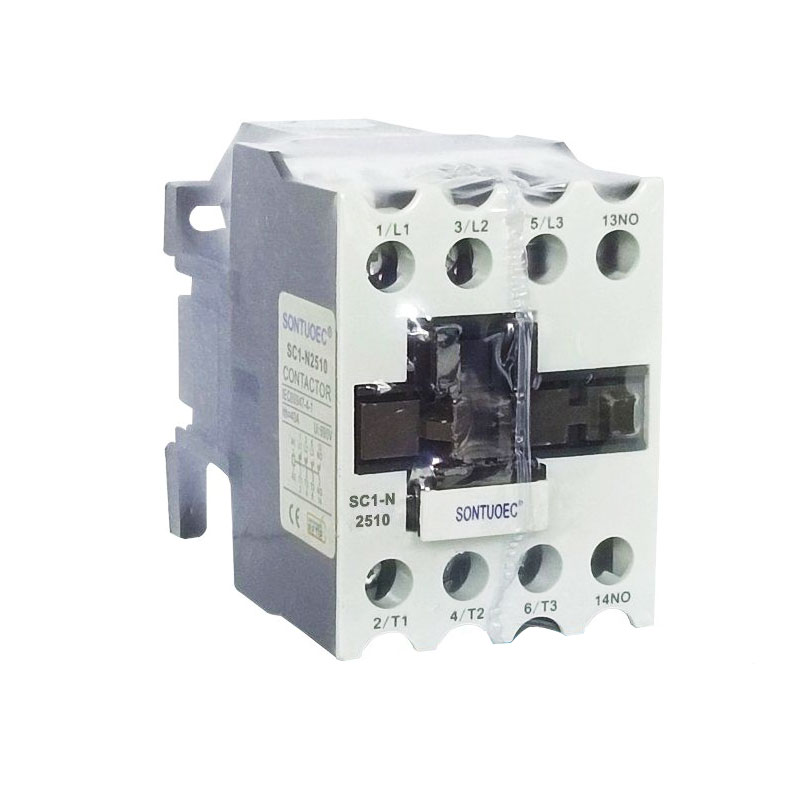

Contactor AC à 3 poli

3 Pole AC Contactor hè un contactor AC cù trè contatti indipendenti (o pali), ognunu di quali cuntrolla una fase di un sistema di putenza trifase. A so funzione principale hè di cuntrullà remotamente l'iniziu, l'arrestu è l'inversione di i mutori trifasi o altre carichi trifasi. Per cuntrullà l'on è off di sti trè cuntatti, si pò rializà a cunnessione è disconnection di u circuitu trifase, cusì cuntrullà u statu di travagliu di a carica elettrica.

Mandate una dumanda

Descrizzione di u produttu

Mudellu	Capacità di sqirlel à 2 fasi								Corrente di riscaldamentu nominale 1th (A)
	Potenza nominale (KW)				Corrente nominale di funziunamentu (A)
	220V-240V	380-440v	550 v	660 v	220-240V	380V-440V	550 v	660 v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struttura è principiu di travagliu

Struttura:

Sistema elettromagneticu: include cumpunenti cum'è bobine, core, etc., chì sò usati per generà flussu magneticu per guidà l'apertura è a chjusa di u sistema di cuntattu.

Sistema di cuntattu: cumpresu u cuntattu principale è u cuntattu ausiliariu. U cuntattu principale hè utilizatu per purtà un altu currente, è u cuntattu ausiliariu hè adupratu per rializà a trasmissione è u feedback di i segnali di cuntrollu.

Dispositivu di estinzione di l'arcu: Adupratu per estingue l'arcu generatu quandu u cuntattu hè disconnected per prutege u cuntattu da danni.

Shell: usatu per prutege i cumpunenti internu da l'ambienti esterni.

Principiu di travagliu:

Quandu a bobina hè energizata, u core di ferru genera magnetismu è attrae u sistema di cuntattu per chjude, facendu u circuitu trifase apertu.

Quandu a bobina hè disenergizzata, u core di ferru perde u so magnetismu è u sistema di cuntattu si separa sottu à l'azzione di a primavera per disconnect u circuitu trifase.

Terzu, l'applicazione è a selezzione

Applicazioni:

3 Pole AC Contactor hè largamente utilizatu in l'automatizazione industriale, u sistema di energia è l'automatizazione di l'edifiziu.

Pò esse usatu per cuntrullà operazioni cum'è l'iniziu, l'arrestu è l'inversione di i mutori trifasi.

Si pò dinù esse usata à rializà luntani cuntrollu è prutezzione di sistema putenza.

Selezzione:

Quandu selezziunate un Contactor AC 3 Pole, fattori cum'è a tensione nominale, u currente nominale è u tipu di carica di u sistema di putenza deve esse cunsideratu.

A valutazione di u currente deve esse più grande o uguale à a corrente massima di u funziunamentu di a carica.

A valutazione di tensione deve esse adattata à u livellu di tensione di u sistema di putenza.
